News !

19/06/2021 : H0m (H012) Autorail Verney, Dispo !

Ci-dessous les impressions 3D de la version 2021 :

L'autorail vous est toujours proposé accompagné de deux remorques :
- Remorque à bagages,
- Remorque voyageurs.

02/06/2021 : H0 (1/87) Vérins à chariot transversal

Indispensable sur le tablier avant des locomotives à voie métrique, ces vérins pouvaient permettre de remettre une machine sur la voie en cas de déraillement.

18/05/2021 : H0 (1/87) pèse-personnes

Imprimé en 3D SLA, ces deux pèse-personnes peuvent trouver place dans toute gare.

Haut de page



12/05/2021 : IIm (1/22.5) trois burettes pour le mécano :

Lot de trois burettes différentes en impression 3D.

Haut de page



30/04/2021 : H0 (1/87) Cric de levage des rails

Cric de levage des rails à manivelle en impression 3D à l'échelle H0.

Haut de page

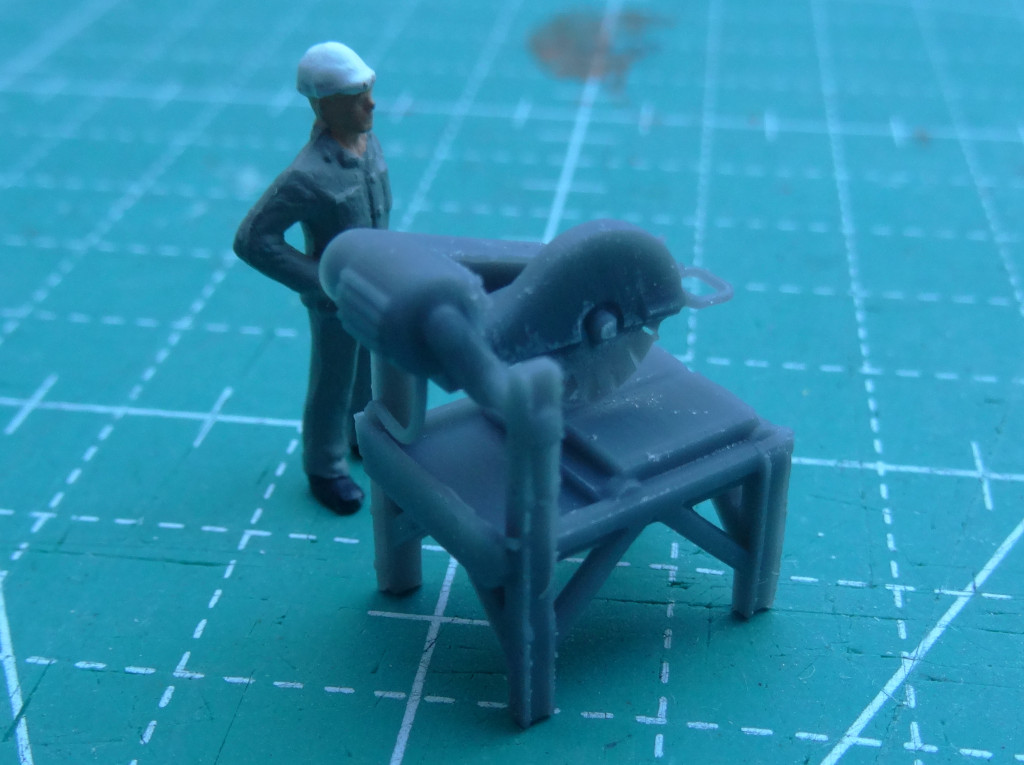

20/04/2021 : H0 (1/87) Machines-outils

Toutes les machines indispensables à un atelier de mécanique, un dépôt :
Tour parallèle, tour vertical, tour à essieux, fraiseuse verticale, fraiseuse horizontale, fraiseuse universelle, étau-limeur, marteau-pilon, touret, compresseur !

Haut de page



30/03/2021 : Plaques de réseau au 1/22.5 (G, IIm)

Petites nouveautés en IIm, G, 1/22.5ème, deux modèles de plaques des réseaux de la S.E.
- Exploitation S.G. des Chemins de Fer Économiques.
- Société Générale des Chemins de Fer Économiques.

Haut de page



03/03/2021 : Leviers H0m de nouveau en stock !

Ces petits leviers (non fonctionnels) en découpe chimique ont rencontré un franc succès.
La première édition était épuisée, une nouvelle série est mise en rayon.









Haut de page



09/01/2021 : l'autorail Verney-GMC dans la campagne !

Grâce au talent de Peter Dale, le modèle mJm de l'autorail Verney a franchi la manche juste avant le brexit !
Ici, il évolue pourtant dans la campagne française, sur le réseau de Peter :
"CAP SACRÉ AFTERNOON". (ndlr : aprés-midi ensoleillée.)

Photo extraite de la revue 009 NEWS
Journal of the 009 Society • Volume 48 Number 4 • January 2021

Merci à Jean-Michel Bellière de m'avoir relayé cette info.

Haut de page



01/10/2020 : Les leviers d'aiguille IIm (1/22.5) sont dispos !

Laiton de 0.5mm en découpe chimique, une plaque permet de construire deux leviers avec leur support pour les fixer au travelage LGB ®.

Haut de page



07/03/2020 : Draisines Billard épuisées !

Les deux derniers exemplaires du premier modèle mis en vente par MJM début 2014 viennent d'être réservés.
Cette toute première production aura donc vu quarante deux exemplaires vendus !

Suite à plusieurs demandes, une réédition de ce kit est lancée.

Haut de page



L"autorail MJM à l'honneur dans Voie Libre ® !

L'autorail Verney sur châssis GMC inspire la rédaction de la revue de modélisme à voie étroite et métrique qui vous propose tout un dossier autour de ce modèle !
Un grand merci à toute l'équipe !

Voie Libre n°97 juillet-août 2019

document LRpresse



Haut de page

L"autorail MJM sur Youtube !

Jean-Michel Bellière, qui nous avait présenté sa Coureuse, la 120T Réseau Breton sur son réseau, nous fait l'immense plaisir de faire faire ses premiers tours de roue à son autorail Verney :
Haut de page

13/04/2017 : plus de monteur pour les modèles MJM !

Dany Machi cessant progessivement son activité de montage de kits, MJM n'est plus en mesure de vous proposer de solution pour le montage de ses kits, Désolé.

Haut de page



15/03/2016 : Une page de tutoriels et illustration de montages

Afin de vous faire partager mes expériences (ou mésaventures) de monteur inexpérimenté, vous trouverez en page Tutoriels des informations utiles sur divers sujets, et des exemples illustrés de montage, notamment de la 120T Réseau Breton.

Suivez ce lien : Tutoriels

Il est également mis en lien permanent en page d'accueil du site.

Haut de page

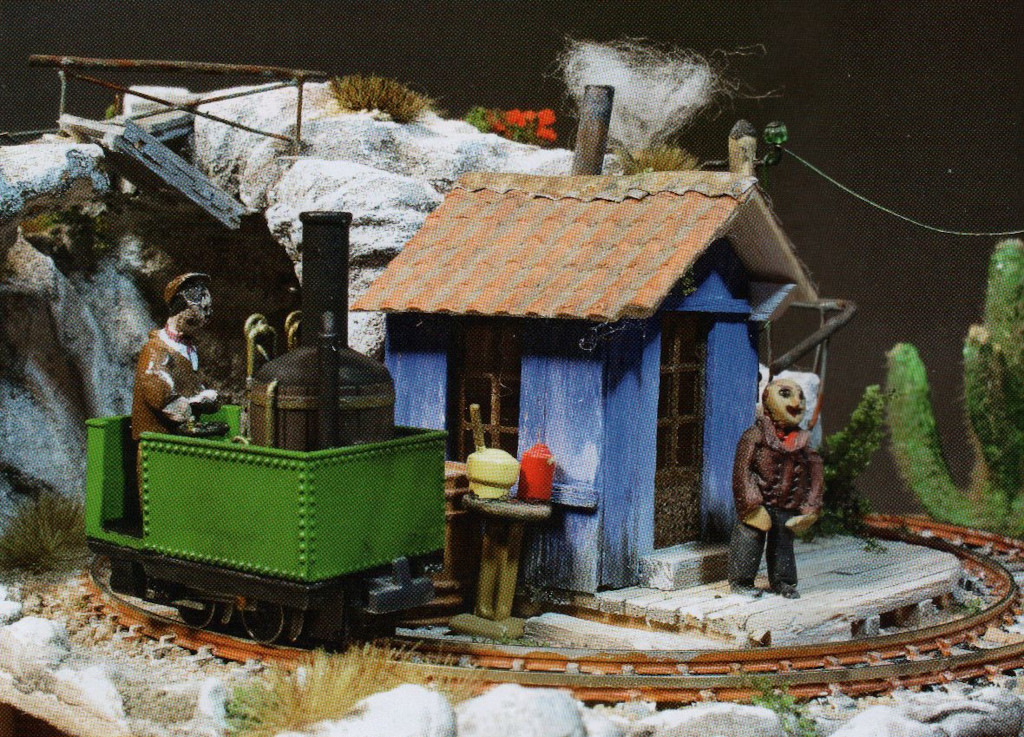

MJM dans Voie Libre !

Pour l'incontournable revue de modélisme à voie étroite et métrique Voie Libre n° 80 de janvier 2015, Dany Machi a testé le montage de la draisine MJModélisme.

Haut de page

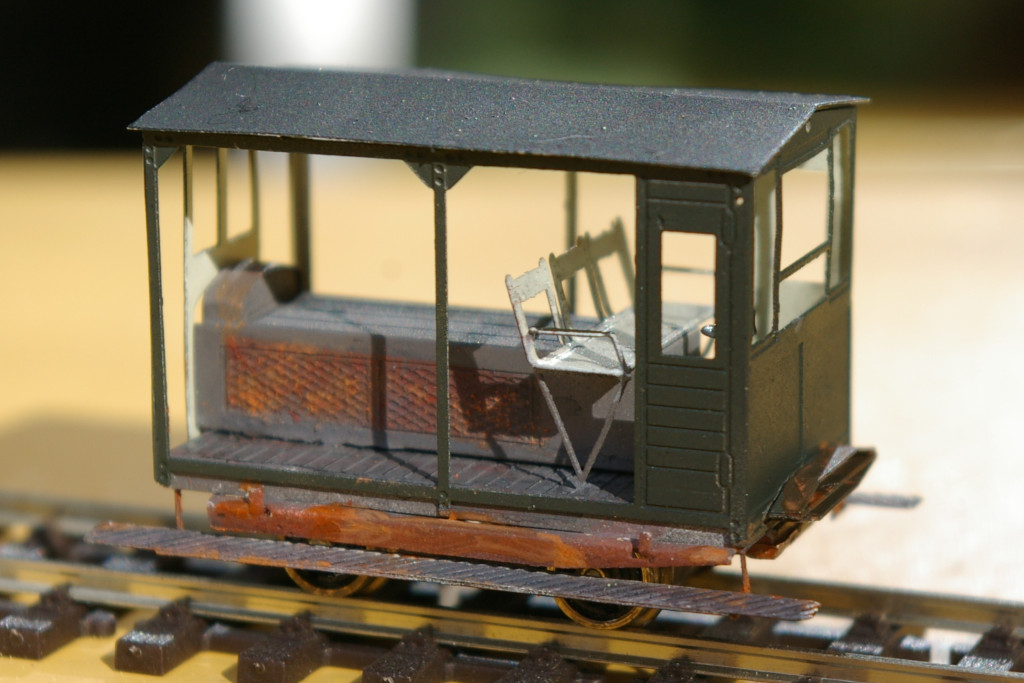

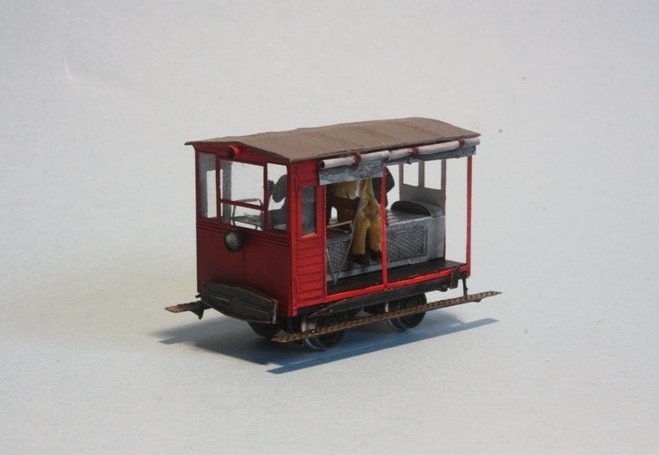

Draisine billard type 4.4.15 toiture double-pentes

(Premier modèle Marcel Jolly Modélisme)
Modèle monté par Jean-Pierre Demissy.

Modèle en kit, maillechort photogravé et laiton, reproduisant les draisines ayant circulé sur les réseaux à voie métrique exploités par la Société des chemins de fer Économiques (SE), notamment sur le Réseau de l'Anjou.

  • Échelle Hom (1/87ème, écartement 12mm)
  • Animé par un micro moteur 6v (fonctionnant en analogique sous 12V avec résistance "chutrice" en série).
  • Transmission : à friction en sortie de moteur et réducteur à vis-sans-fin sur les deux essieux.
  • Essieux livrés montés.
  • Axes inox.
  • Feuille de décalques pour marquage différents réseaux.
  • Lorry en option.

ÉPUISÉ Épuisé !

encours de production Souhaite être informé de la disponibilité

Demande d'information Demande d'information sur ce modèle

Haut de page



Draisine billard type 4.4.15, toiture arrondie

Modèle en kit, laiton et maillechort photogravé, reproduisant les draisines ayant circulé sur les réseaux à voie métrique exploités par la Société des chemins de fer Économiques (SE), ou les Chemins de Fer Départementaux, notamment en Corse en en Bretagne (CdN, Réseau Breton).

Modèle construit sur le même châssis que la référence DRZ01, et proposant les mêmes options.
Ci-dessus vous pouvez voir les principales différences entre les deux modèles (Drz02 à gauche, Drz01 à droite)):

  • toiture ronde ;
  • ouvertures différentes ;
  • radiateur extérieur ;
  • seuls des demi-côté bas (comme sur la photo) serons proposés pour ce modèle (montage facultatif évidemment) ;
  • la colonne de frein est centrée, un trait de gravure sur le tableau permettant un centrage précis ;
  • des ferrures extérieures en double épaisseur (montage simplifié par pliage, voir ci-dessous) :

ÉPUISÉ Épuisé !

encours de production Souhaite être informé de la disponibilité

Demande d'information Demande d'information sur ce modèle

Haut de page



Le lorry de la draisine Billard

Attention ! : la version laiton de ce kit est définitivement épuisée.
Notice et tutoriel s'y rapportant resteront cependant accessibles en ligne.

La nouvelle version de ce petit lorry sera intégralement réalisée en impression 3D SLA

Vue de la première version (épuisée) :

lorry

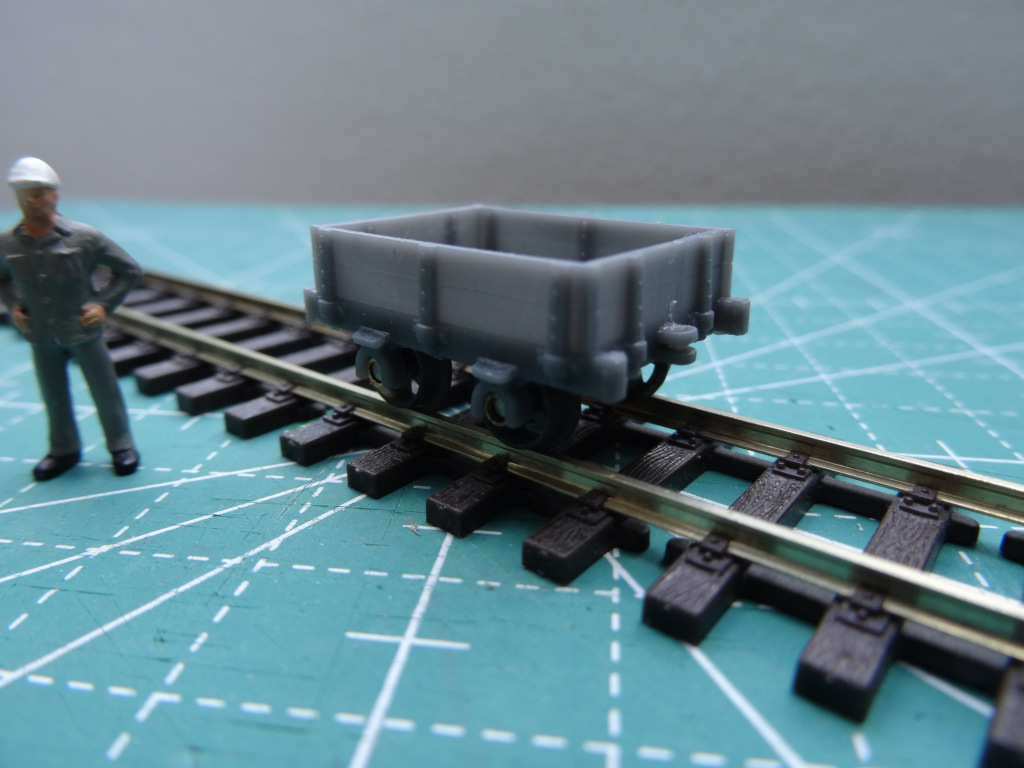

Nouvelle production :

lorry

La nouvelle caisse est imprimée d'une seule pièce.

  • Ce petit lorry est prévu pour être tracté par la draisine, avec une barre d'attelage qui sera fournie.
  • Équipé de boucle d'attelage à l'avant et à l'arrière, il est possible de composer une petite rame de plusieurs lorrys.

encours de production Souhaite être informé de la disponibilité

Demande d'information Demande d'information
sur ce modèle

Haut de page



120T Réseau Breton - La coureuse !

13/02/2019 : Le dernier kit de cette locomotive emblématique du plus vaste réseau métrique français vient d'être réservé.
Ce modèle ne sera plus produit, faute de moteur et transmission adéquat. Désolé.

Les pages de tutoriels dédiés à ce kit resteront en ligne, afin de partager les astuces et le savoir faire qui ont vu naître ce kit.

Ci-dessous la machine E.210, en livrée bicolore, montée par Jean-Michel Bellière.

Photo Jean-Michel Bellière

Modèle en kit, reproduisant une locomotive tender 120T pour convoi léger construite par la SACM (Société Alsacienne de Construction Mécanique) ou la Société Franco-Belge.
Ces machines ont circulé sur le Réseau Breton, où elles ont été surnommées les "Coureuses", et également sur d'autres réseaux (Chemins de Fer Départementaux du Finistère, du Cher...)

  • Échelle HOm (1/87ème, écartement 12mm).
  • Laiton photogravé, et fonderies en métal blanc et en laiton.
  • Animé par un moteur Mashima 1020 couplé à une transmission HighLevel.
  • Lests moulés en métal blanc.
  • Plusieurs possibilités de personnaliser son modèle.

ÉPUISÉ Définitivement épuisé !


Jean-Michel Bellière, modéliste de talent nous propose de voir son châssis de la 120T Réseau Breton faire ses premiers tours de roue sur son réseau.

D'autres vues du modèle :

En compagnie de la 230T DJH :

La vue ci-dessous des deux machines au Dépôt de Camaret permet de comparer les proportions des marchines réelles, et celles des modèles réduits (photo Christian Schnabel):

Haut de page



Autorail Verney sur Châssis GMC

Historique :

Ces automotrices ont été exploitées sur la plupart des réseaux métriques du groupe Baert et Verney :
CFD Finistère, Ardennes, Mayenne ; Tramways d'Eure-et-Loir, Poitou, Vienne, Normands ; Chemins de fer du Morbihan, CFIL du Territoire de Belfort.

Ces autorails rustiques ont été construits sur des châssis GMC de camions et ambulances, des surplus de la première guerre mondiale en 1923 / 1925.
Particularité de ces véhicules : la direction (d'amplitude limitée) avait été conservée pour faciliter l'inscription dans les courbes. Il y a donc un volant au poste de conduite !
Ils étaient livrés d'origine avec une remorque à bagage (RB).
Des remorques voyageurs (RV) à un seul essieu ont permis d'en augmenter la capacité.

Deux principales carrosseries furent adoptées par les différents réseaux ayant exploité ces autorails :
- Modèle standard 1923 (3 grandes fenêtres sur le côtés).
- Modèle standard 1924 (5 fenêtres sur le côté).

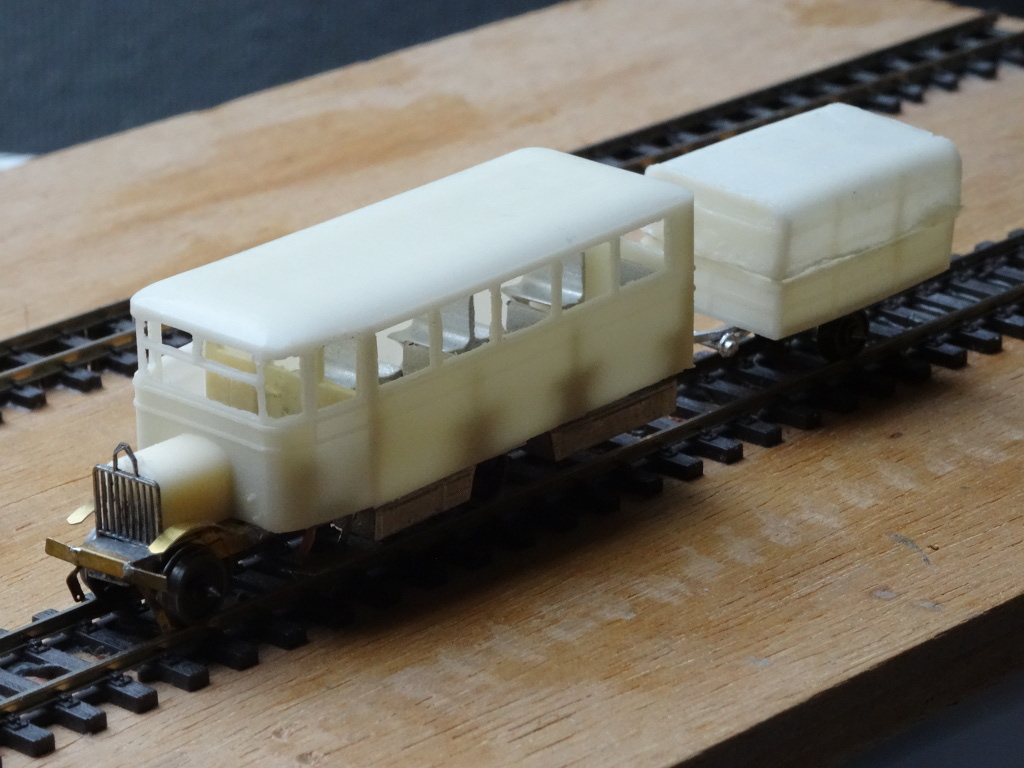

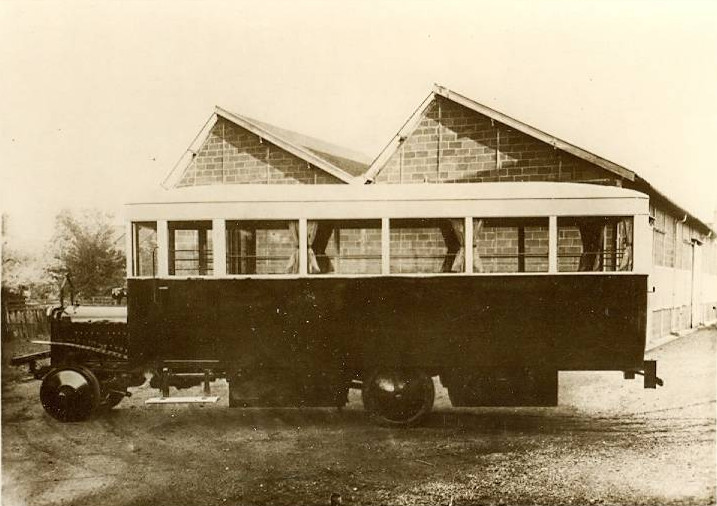

Vues d'ensemble du prototype avec remorque à bagages (première version) :

Vue éclatée :

Ci-dessous les impressions 3D de la version 2021 :

Nouveauté 2021 :
Un petit kit complémentaire pour passer à une motorisation 12 volts est proposé séparément.

Trois éléments dans ce kit complémentaire :
- Un moteur 6x15mm 12 volts ;
- une traverse en laiton découpe chimique ;
- un disque "à séparer" ultrafin pour la découpe du châssis (NE PAS UTILISER SUR LE MÉTAL BLANC !!)

Avertissement pour ceux qui voudraient installer ce kit dans une des premières version :
- À leur intention, ce kit complémentaire est complété des banquettes médianes et arrières en résines, indispensables à conserver l'assiette de l'engin.
- L'adaptation présentée ci-dessous, n'est pas applicable sur un modèle fini !

Ce kit moteur 12V ne peut pas être acheté sans avoir précédemment acheté un autorail Verney MJM.

19/06/21 : Dispo !...

Réédition de ce kit, avec une nouvelle technologie :
Toutes les pièces précédemment moulées en résines sont désormais imprimées directement en 3D SLA (résine photopolymère).
Cela permet de conserver un prix attractif, et facilite grandement le travail du modéliste !

  • Caisse en impression 3D d'une seule pièce, avec cloison rapportée.
  • Châssis en laiton découpe chimique.
  • Moteur 6v avec résistance chutrice.
  • Transmission à un étage, vis-sans-fin et roue denté sur l'essieu AR.
  • Suspension trois points : essieu AR fixe, essieu AV sur paliers coulissants.
  • Capteurs de courant pré-assemblés.
  • Plancher, cloche, lest, tableau de bord et sièges moulés en métal blanc.
  • Des bandes de rhodoïd sont fournies pour la réalisation des vitrages.



Prix : 95 euros + port (Colissimo)
expédition possible vers l'UE, la Grande Bretagne et la suisse (Colissimo international)

Kit moteur 12 Volts : 15 euros (+port si acheté séparément).

    • Les frais de ports sont recalculés en cas de commande de plusieurs références.

Disponible Disponible
Réserver par courriel.

Préciser la version souhaitée (3 ou 5 baies).

Demande d'information Demande d'information
sur ce modèle

Livré avec une remorque voyageurs et une remorque à bagages !

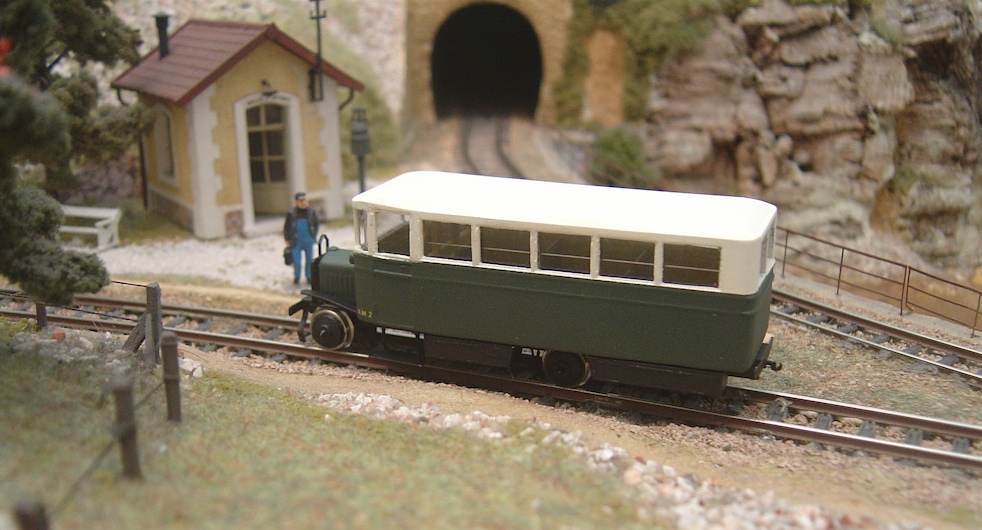

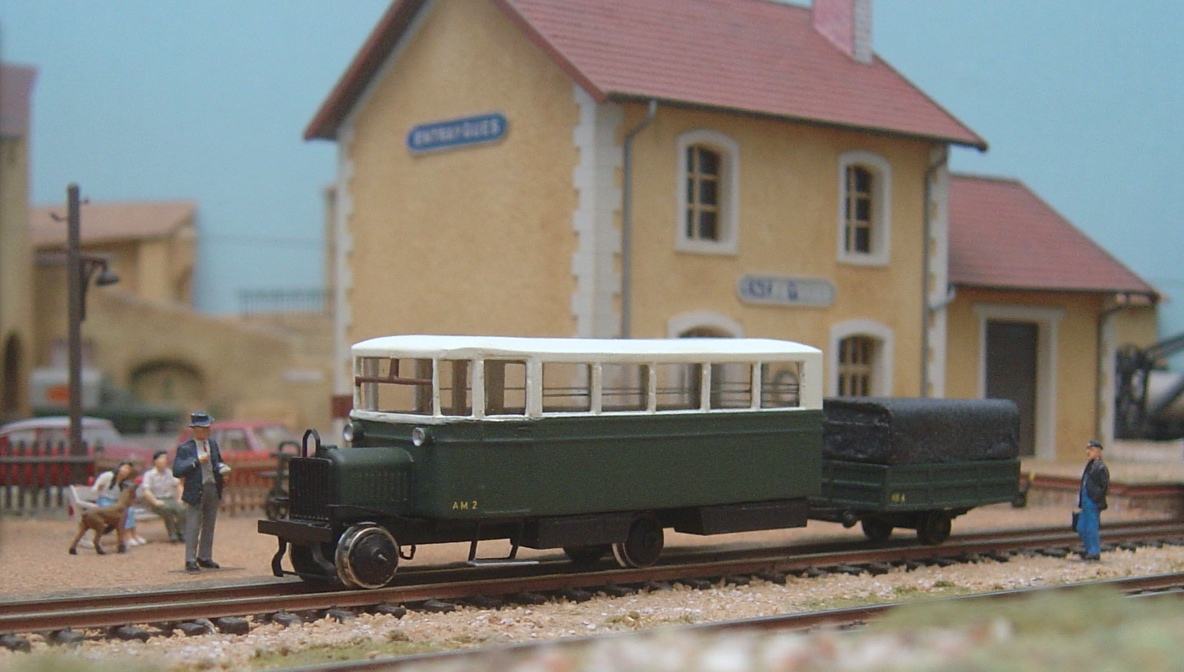

Kit monté par Jean-Michel Bellière, présenté sur son superbe réseau :



Photos Jean-Michel Bellière

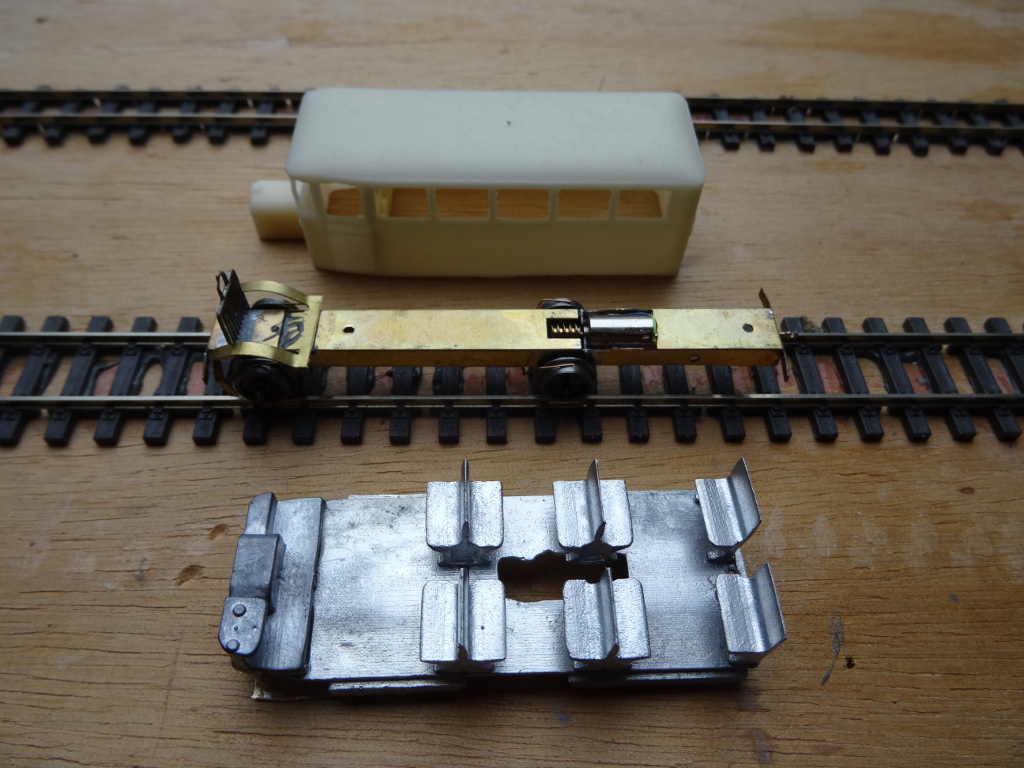

Détails techniques :

Sur un châssis moteur en "U", se visse un plancher moulé en métal blanc d'une seule pièce avec les coffres sous le plancher.
Sur ce plancher se colle une caisse moulée en une seule pièce, avec une cloison en résine simplement emboitée dedans.
Les sièges sont en fonderie de métal blanc. Des rainures dans le plancher permettant de les positionner avec précision.

La motorisation a été simplifiée pour ne pas "charger" excessivement le petit moteur 6v animant le modèle :

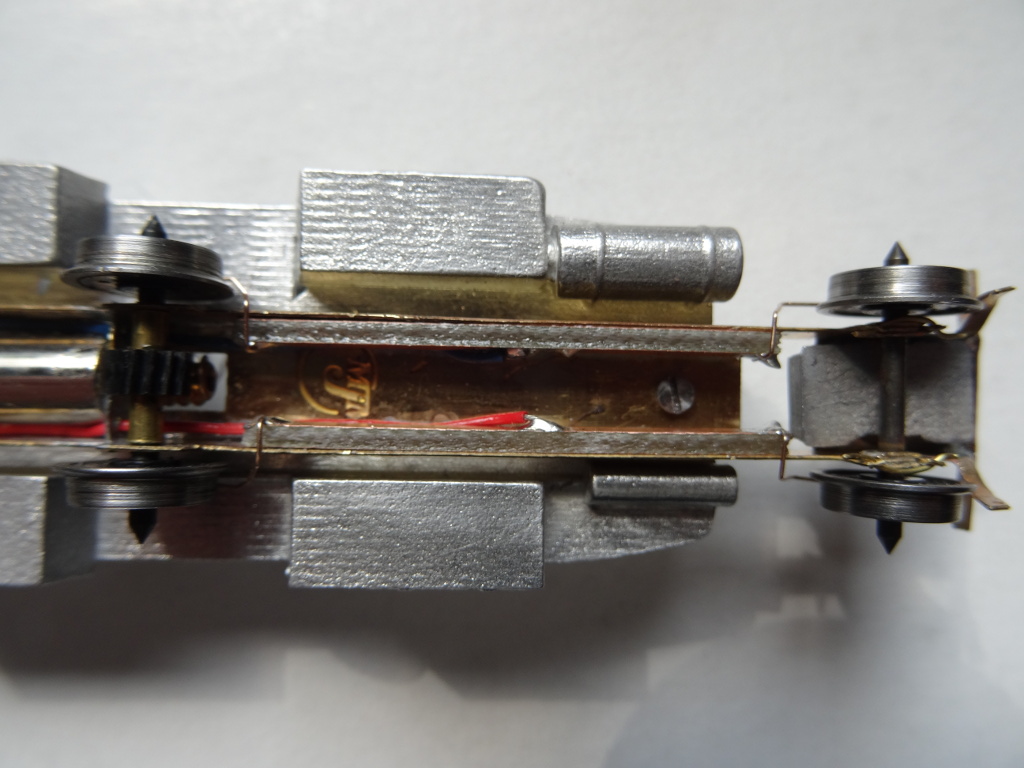

Les prises de courant pré assemblées sont composées de fil de bronze de 0,3mm soudés sur une plaquette époxy soudée (ou collée) à l'intérieur des longerons.

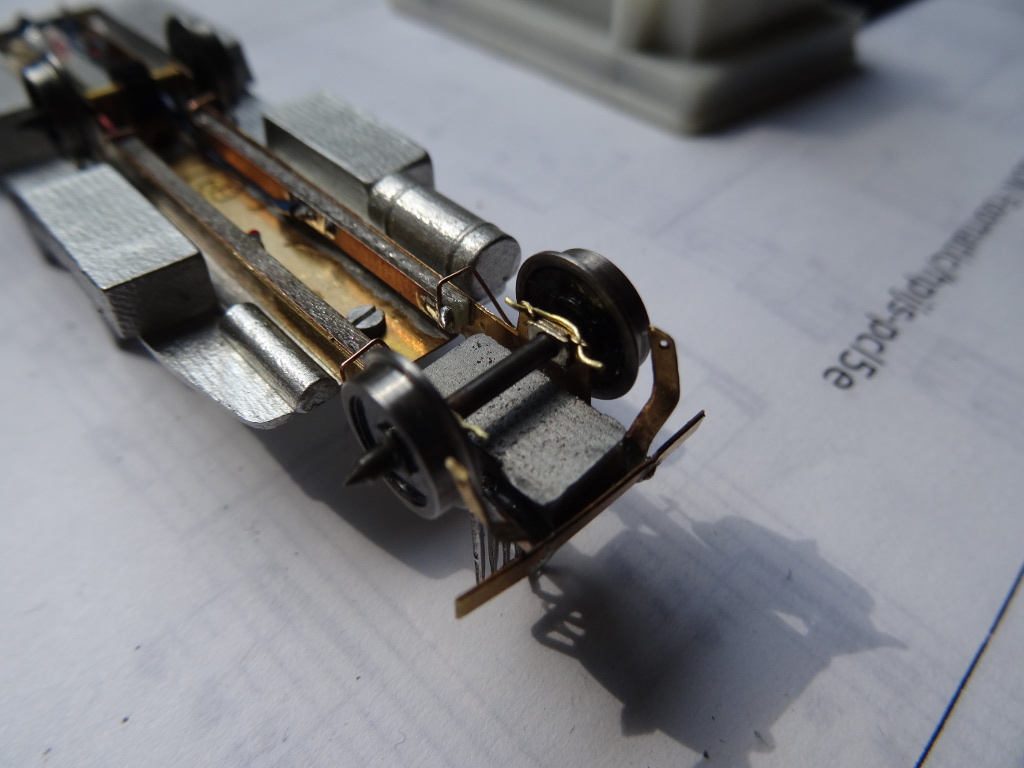

L'essieu avant est suspendu sur des paliers mobiles, les fils de prise de courant faisant office de ressorts.



Autres vues (prototype première version) :

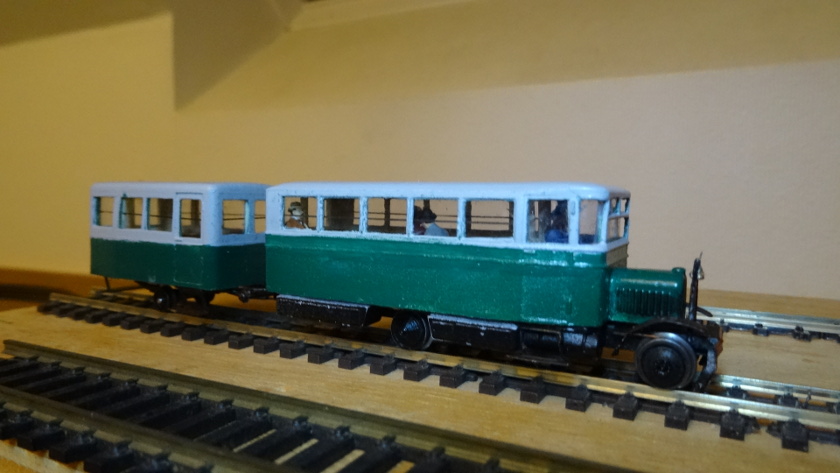

Autorail 5 baies avec remorque voyageurs :

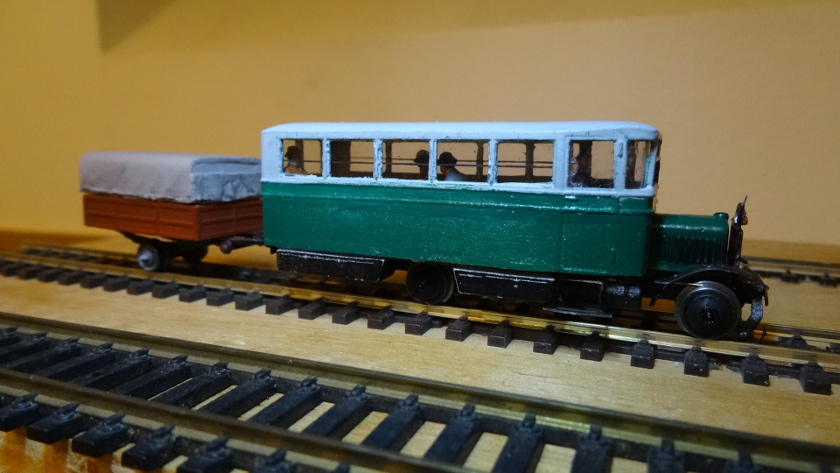

Avec sa remorque à bagages :

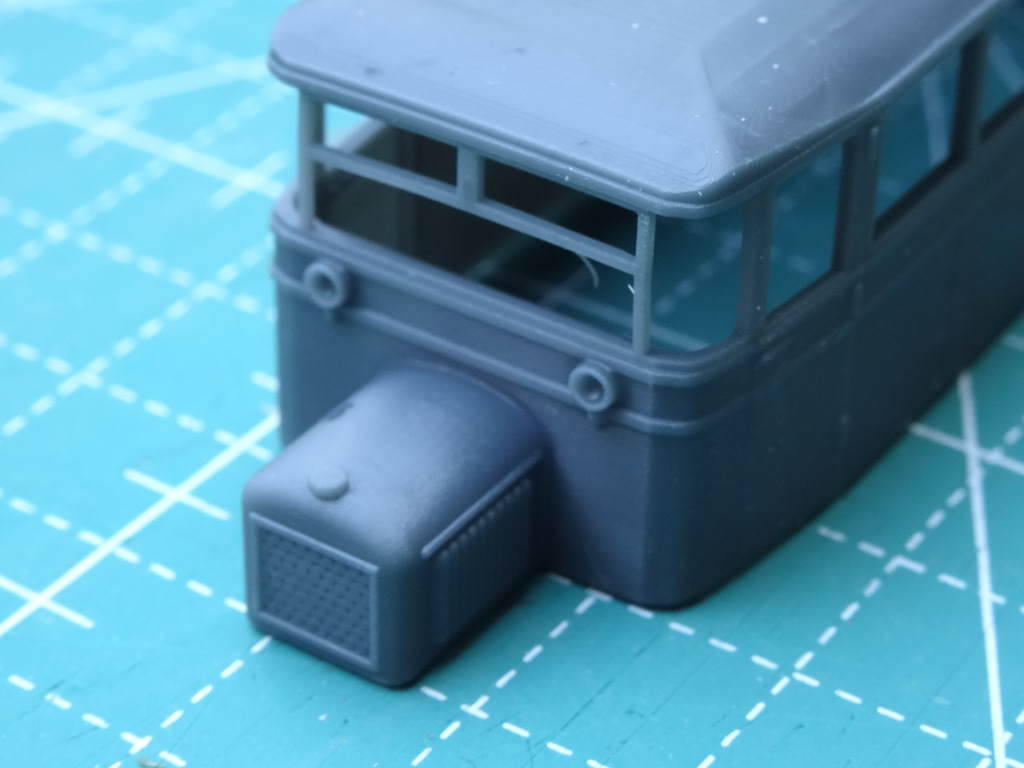

Vue de détail de l'impression 3D (version 2021) :



Haut de page

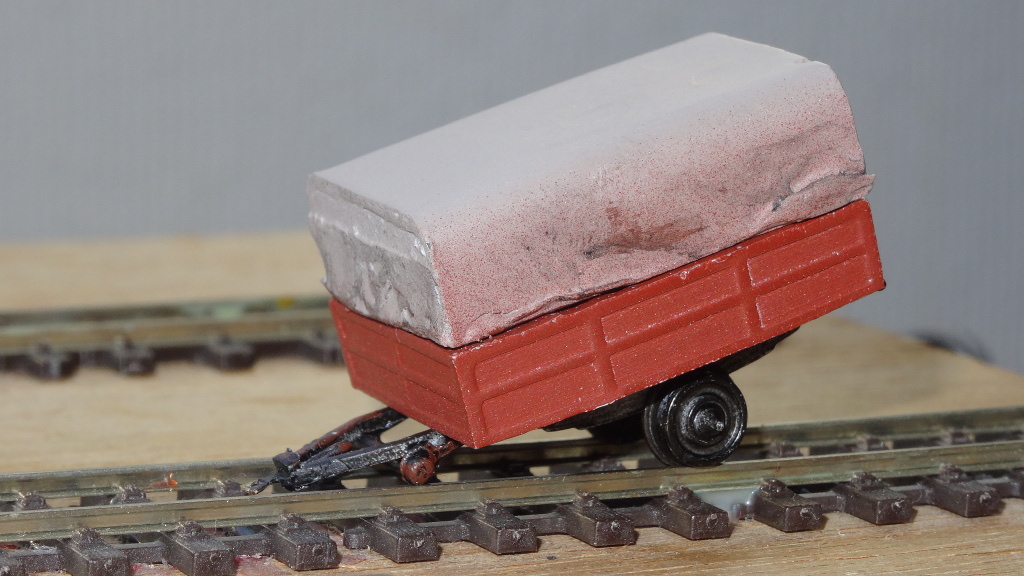

Remorque à bagage à essieu unique H0m

Type de remorque principalement utilisée sur les réseaux des chemins de fer départementaux gérés par le groupe Baert et Verney notamment :
CFD Finistère, Ardennes, Mayenne ; Tramways d'Eure-et-Loir, Poitou, Vienne, Normands ; Chemins de fer du Morbihan, CFIL du Territoire de Belfort.
Elles étaient conçues pour être tractées par de petits autorails.

NB : C'est la remorque qui accompagne l'autorail Verney proposé par MJM, qui vous est proposée seule avec boucle et crochet d'attelage en laiton photo découpé.

Vue de l'édition 2021 en impression 3D :

Prix : 23 euros + port (Lettre Suivie)

en production En production, bientôt dispo !
Cliquez ici pour être informé dès la mise en vente !

Comment commander la remorque à bagage MJM ? :

- Envoyer un courriel pour vous assurer que la quantité souhaitée est disponible.
- Après confirmation de votre réservation, envoyer le réglement pas chèque ou virement.

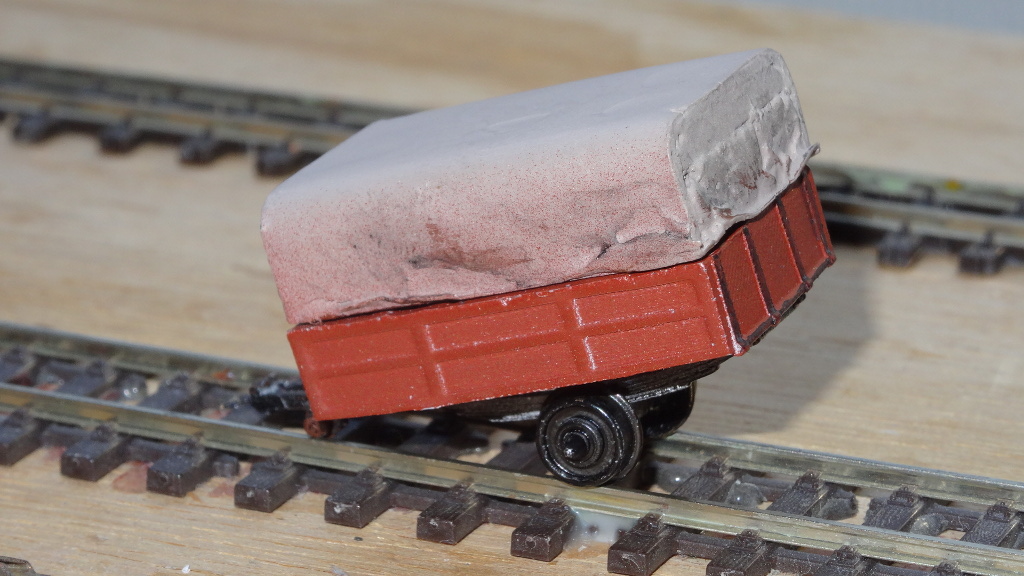

Autre vue du modèle (première version) :

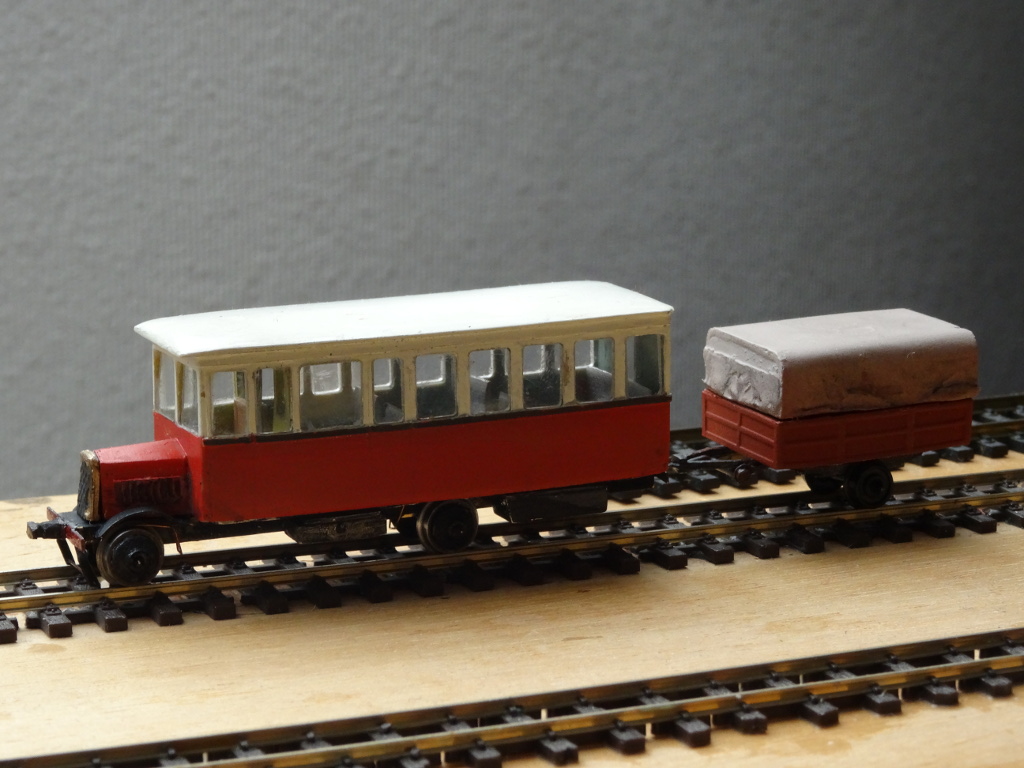

La remorque MJM attelée à un dedion Apocopa monté sur une base châssis/aménagements du Verney.



Haut de page



Pont-bascule à 23 tonnes

  • Échelle HO (1/87ème) pour voie métrique (12mm)
  • Omniprésent dans les gares à voie métrique, à proximité de la halle.
  • Particularité du modèle :
    on peut choisir de montrer le mécanisme de la bascule en ouvrant (par pliage) le panneau.
  • Base en résine moulée
  • Pied en fonderie métal blanc
  • caisse, mécanisme et plaque entre les rails en laiton (gravure et découpe chimique)

La notice :

Prix : 8,50 euros + port (Lettre suivie)

    • Les frais de ports sont recalculés en cas de commande de plusieurs références.

Disponible Disponible
Réserver par courriel.

Demande d'information Demande d'information sur ce modèle


D'autres images :

La plaque photogravée :


Ci-dessous un prototype, montrant que l'on peut choisir d'ouvrir le panneau de la bascule
(Mais ce n'est pas fonctionnel !).



Haut de page



Plaques "Exploitation S.E."

  • Échelle HO (1/87ème).
  • Laiton photogravé de 0,1mm d'épaisseur.
  • marquées : "Exploitation Sie Gle des Chemins de Fer Économiques"
  • vendues par plaquette de 8, comme ci-dessus.

Prix : 2 euros la plaquette + port (lettre suivie).

Disponible

Disponible !

Comment commander les plaques MJM ? :

- Envoyer un courriel pour vous assurer que la quantité souhaitée est disponible.
- Après confirmation de votre réservation, envoyer le réglement virement (préférable) ou par chèque.



Haut de page



Plaques indicatrices de rampe.

Ci-contre, une plaque originale, probablement du Réseau Breton.

  • Échelle HO (1/87ème).
  • Indique au conducteur le pourcentage de la rampe, et la distance concernée.
  • Généralement peinte en lettrages noirs sur fond blanc.
  • Laiton photogravé de 0,1mm d'épaisseur.
  • Vendues par 8 : 4 paires (montée/descente) différentes.

Prix : 2 euros la plaquette + port (lettre suivie).

Disponible

Disponible !

Comment commander les plaques MJM ? :

- Envoyer un courriel pour vous assurer que la quantité souhaitée est disponible.
- Après confirmation de votre réservation, envoyer le réglement virement (préférable) ou par chèque.

Haut de page



Levier d'aiguille voie métrique

Ces leviers s'inspirent directement des leviers d'aiguille du réseau des tramway de la Sarthe (ci-dessous).
Ils se rencontraient sur de nombreux réseau à voie métrique, et conviennent également pour des réseaux industriels à voie étroite.

  • Échelle HO (1/87ème).
  • Levier d'aiguille pour voie métrique ou étroite.
  • Laiton de 0,3mm photodécoupé.
  • Montage très simple (série de pliages).

Prix : 2,50 euros pièce + port (lettre suivie)

Disponible

Disponible !

Comment commander les leviers MJM ? :

- Envoyer un courriel pour vous assurer que la quantité souhaitée est disponible.
- Après confirmation de votre réservation, envoyer le réglement virement (préférable) ou par chèque.

Haut de page



Balance de gare

Type de balance omniprésente en salle d'attente, halle marchandise, et parfois sur le quai.
Peut également trouver sa place dans un entrepot, un négociant, une usine.

Prix : 4,50 euros pièce + port (lettre suivie).

Disponible

Disponible !

Comment commander les balances de gare MJM ? :

- Envoyer un courriel pour vous assurer que la quantité souhaitée est disponible.
- Après confirmation de votre réservation, envoyer le réglement virement (préférable) ou par chèque.

Fosse à piquer de 11m pour voie métrique

Toujours installée à proximité d'une grue à eau, la fosse à piquer permettait de vider le cendrier de la machine.
Le modèle réduit est la reproduction des fosses de la ligne Châteaulin-Camaret (Plan ci-dessous).

Disponible

Disponible !

Prix : 10 euros + port (lettre suivi).

Comment commander la fosse à piquer MJM ? :

- Envoyer un courriel pour vous assurer que la quantité souhaitée est disponible.
- Après confirmation de votre réservation, envoyer le réglement pas chèque ou virement.

Haut de page



Les machines-outils MJM (mécanique et métallurgie) 1/87ème

Survolez les images pour une vue détailllée.

  • Ces pièces ont été modélisées avec FreeCAD® et imprimées par MJM sur une imprimante SLA (Résine photosensible) Elegoo Saturn®.
  • Voici les machines-outils qui vous sont proposées au choix (voir ci-dessous les modalités de commande) :

Atelier de mécanique générale :

Étau-limeur :
Prix : 3 euro pièce

Tour parallèle :
Prix : 3 euro pièce

Fraiseuse verticale pouvant être utilisée en perceuse :
Prix : 3 euro pièce

Fraiseuse horizontale :
Prix : 3 euro pièce

Fraiseuse universelle, qui remplace avantageusement plusieurs machines dans un petit atelier :
Prix : 3 euro pièce

Établi d'ajusteur avec trois étaux :
Prix : 5 euro pièce

Grosse machine complètant cet atelier :

Tour vertical :
Prix : 9 euro pièce


Atelier de ferronnerie :

Marteau-Pilon :
Prix : 3 euro pièce

Petite forge accompagnée d'une "grosse" enclume :
Prix : 3 euro pièce

et d'un soufflet mécanique à manivelle :

soufflet

Pour installer le soufflet sur la forge, il suffit de percer le cadre de la forge à l'emplacement désiré :

soufflet monté sur la forge

Petits ateliers, garage auto, hangar de ferme, etc... :

Touret à meuler :
Prix : 3 euro pièce

Compresseur avec réservoir :
Prix : 3 euro pièce


Atelier du Dépot :

Tour à essieux à deux plateaux :
Prix : 9 euro pièce

Tour à essieux à un seul plateau :
Prix : 9 euro pièce

Presse à caler les roues (catalogue Decauville de 1916) :
Prix : 3 euro pièce (Vendue sans l'essieu.)

Cric de levage des rails (catalogue Decauville de 1916) :
Prix : 1 euro pièce
Nb : le cric de levage est également proposé à l'unité ICI




Disponible

Disponible !

Les prix sont récapitulés ci-dessous pour chaque machines.

ModèlePrix à l'unitéDisponibilité ?
Tour parallèle3 eurosDispo
Tour vertical9 eurosDispo
Tour à essieux 2 plateaux9 eurosDispo
Tour à essieux 1 plateau9 eurosDispo
Fraiseuse verticale3 eurosDispo
Fraiseuse horizontale3 eurosDispo
Fraiseuse universelle3 eurosDispo
Étau limeur3 eurosDispo
Touret à meuler3 eurosDispo
Compresseur3 eurosDispo
Marteau-pilon3 eurosDispo
forge3 eurosDispo
Presse à caler les roues3 eurosDispo
cric de relevage des rails1 eurosDispo
Établi d'ajusteur5 eurosDispo

Le port en sus vous sera indiqué à confirmation de la disponibilité de votre réservation.

Comment commander les machines-outils MJM ? :

À titre expérimental, je vous propose de composer vous-même votre assortiment de machines !
Seule contrainte : quinze euros de commande minimale (5 petites machine de votre choix, par exemple.

- Envoyer un courriel pour vous assurer que la quantité souhaitée est disponible.
- Après confirmation de votre réservation, envoyer le réglement pas chèque ou virement.

Haut de page



Cric de levage des rails à l'échelle H0 (1/87ème).

Survolez l'image pour une vue détailllée.

  • Cric de levage des rails à manivelle en impression 3D.
  • Ces crics étaient utilisés par les cantonniers pour relever le rail et le mettre à niveau en complétant le ballast.
  • Le modèle réduit s'inspire directement du modèle Decauville (catalogue de 1916 p.1109) ci-contre.



Disponible

Disponible !

Prix : 1 euro pièce, plus le port.

Comment commander les crics MJM ? :

- Envoyer un courriel pour vous assurer que la quantité souhaitée est disponible.
- Après confirmation de votre réservation, envoyer le réglement virement (préférable) ou par chèque.









Haut de page



Lot de deux Pèse-personnes au 1/87ème (H0)

Survolez les images pour une vue détailllée.

Deux pèse-personnes comme l'on pouvait en voir dans de nombreuses gares dans les années cinquante, ou au seuil des pharmacies.
Un modèle avec monnayeur, et un modèle libre d'usage (souvent utlisé pour peser une valise, ou... un enfant !

autres vues :



Disponible

Disponible !

Prix : 4 euros le lot de deux pèse-personnes différents, plus le port.

Comment commander les pèse-personnes MJM ? :

- Envoyer un courriel pour vous assurer que la quantité souhaitée est disponible.
- Après confirmation de votre réservation, envoyer le réglement virement (préférable) ou par chèque.





Haut de page



Lot de deux vérins h0 (1/87ème)

Survolez les images pour une vue détailllée.

  • Impression 3D SLA haute définition.
  • environ 8mm de haut
  • deux modèles différents :
    - un vérin "bouteille" Décauville 10 tonnes; - un vérin à colonne 15 tonnes.

Autres vues :

Verin bouteille Decauville :

Vérin 15 tonnes :



Disponible

Disponible !

Prix : 2 euros le lot de deux vérins différents, plus le port.

Comment commander les vérins H0 MJM ? :

- Envoyer un courriel pour vous assurer que la quantité souhaitée est disponible.
- Après confirmation de votre réservation, envoyer le réglement virement (préférable) ou par chèque.








Modeles réduits en IIm (G 1/22.5) compatibles LGB®



Haut de page



Draisine billard type 4.4.15 toiture double-pentes échelle G IIm

Ci-dessus le prototype en version finale

Modèle en kit, Laiton photogravé et bois, reproduisant les draisines ayant circulé sur les réseaux à voie métrique exploités par la Société des chemins de fer Économiques (SE), notamment sur le Réseau de l'Anjou.

Kit associant deux techniques différentes : Châssis en laiton 0,5mm, découpe chimique ; caisse, marche-pieds et toiture en bois découpe laser.

  • Échelle G, II métrique (1/22,5ème, écartement 45mm, compatible avec les voies LGB ®)
  • Animé par un moteur Mabushi 24volts.
  • Transmission simplifiée, vis sans fin en prise sur un essieu moteur
  • Suspension trois points : essieu moteur fixe, essieu avant sur pivot à balancier, garantissant une parfaite prise de courant.
  • Digitalisation possible : beaucoup d'espace sous le capot moteur
  • les faces avant, arrière, et les portes sont en trois épaisseur de MDF, avec vitrages en découpe laser.
  • Plancher, marche-pieds, coffre moteur et toiture sont en contreplaqué découpé au laser par L'Atelier Vaporiste, gage de précision et de qualité.
  • Pièces de détaillage en fonderie métal blanc : colonne et volant de frein, phare, trompe, moteur factice, pot d'échappement.
  • Têtes d'outils de cantonnier en laiton photo découpé : fourche, griffe, faux, faucille, rateau et pelle.

En option : un lorry :

  • Ferrures en laiton 0,5mm en découpe chimique
  • Caisse en MDF 3mm
  • Montage très simple par collage.
  • Barre d'attelage et deux goupilles.

Prix :
Draisine : 183 euros
Lorry : 26 euros
+ port

Nb: les frais de ports sont recalculés en cas de commande de plusieurs références.

Disponible Disponible
Réserver par courriel.

Demande d'information Demande d'information
sur ce modèle

Le lorry est également disponible.

Attention ! : il n'est proposé qu'en accompagnement de la draisine !

Autres vues du modèle :

  • Cette draisine pourra être accompagnée de son lorry (voir photo ci-dessous).
    Attention ! : pour l'instant, le lorry ne sera vendu qu'en accompagnement de la draisine !



Ci-dessous, la draisine montée et détaillée par Jean-Luc Sauvestre :

Photo Jean-Luc Sauvestre
Haut de page

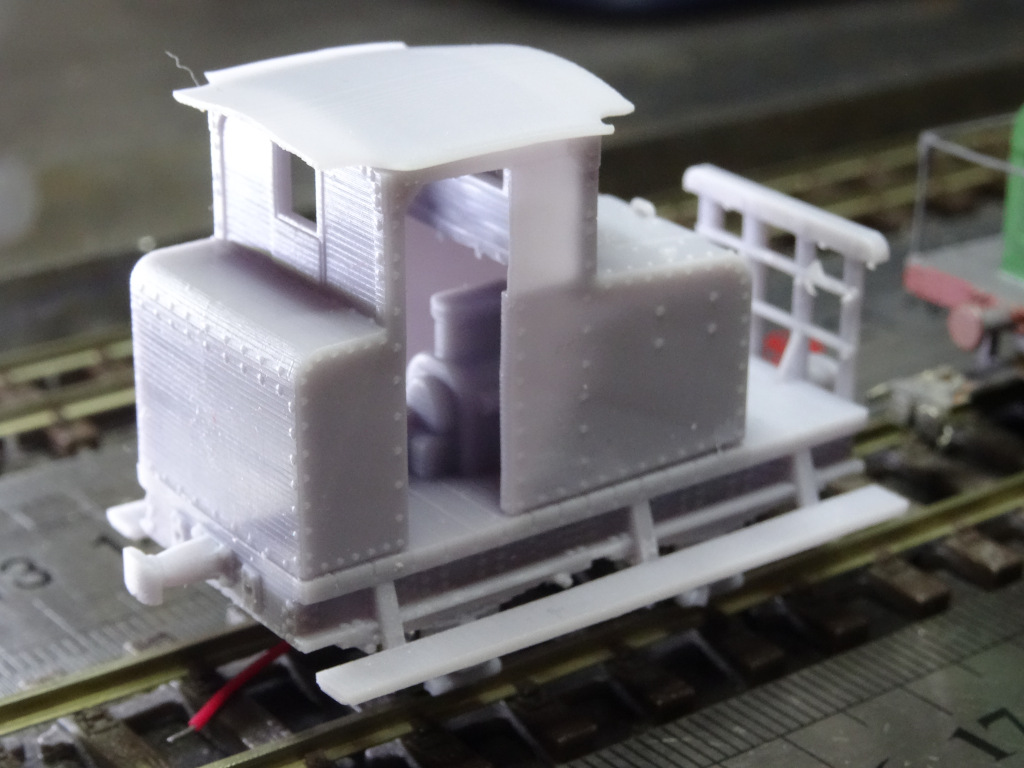

Petolat PE-5 1/22,5

Le véhicule réel :

Photo B.Roze

Kit modélisant le locotracteur de la firme dijonnaise Pétolat construit en 1930 pour les CFD de Saône et Loire, dans sa version d'origine avec sa plateforme avant caractéristique.

Quatre techniques mises en oeuvre pour ce modèle :

  • Caisse et châssis en laiton 0,5mm en découpe chimique
  • Plateforme en découpe laser MDF 2mm
  • Pièces de détaillage en fonderies de métal blanc (Moteur fictif, lanterne, fût des tampons)
  • Pièces de détaillage en résine moulé (freins, suspension)
  • les 500 rivets seront embossés
  • Les cintrages des capots, devant impérativement être faits avant embossage, seront également réalisés.
  • Supports pour attelages LGB inclus dans le kit.
  • Digitalisation possible : le coffre arrière reste accessible par-dessous, et beaucoup d'espace sous le capot moteur

NB : aucun attelage fourni.

Prix : 315 euros + port

Nb: les frais de ports sont recalculés en cas de commande de plusieurs références.

Disponible Disponible
Réserver par courriel.

Demande d'information Demande d'information
sur ce modèle



Autres vues du prototype :

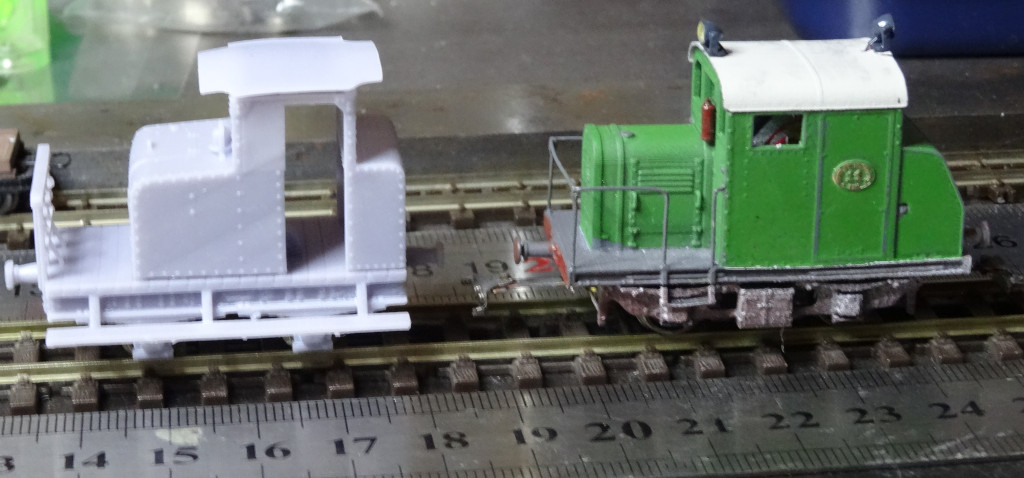

ci-dessous le prototype du châssis :
Vue 3/4 avant :

Vue 3/4 arrière :

Le prototype avec ses tampons et ses suspension.

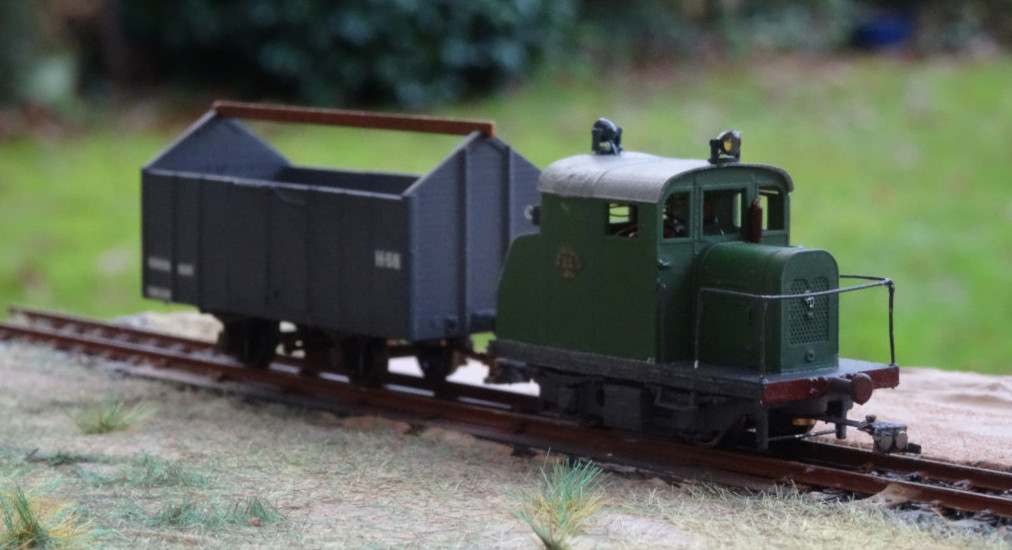

Le prototype monté et peint.

le wagon est un tombereau du Réseau Breton produit en kit par Atelier Vaporiste

Les portes du compartiment moteur pourront être, au choix, montées avec des charnières fonctionnelles, ou avec des charnières fictives.

Les fenêtres sont également sur charnières. Seul le capot supérieur sera fixe.

nb : Sur ce prototype, j'ai choisi de ne pas poser les pare-soleils latéraux de la cabine, par pur choix esthétique. Ils sont bien évidemment fournis dans le kit commercial.

Vue 3/4 arrière.

Le détaillage du poste de conduite :



Haut de page



Charriot de quai 1/22,5

Modèle en MDF 3mm, idéal pour donner vie à votre gare, ou le quai marchandise.
Généralement, il y avait dans chaque station deux charriots : l'un chargé des expéditions en attente, l'autre, vide, en attente des colis en arrivée.

Prix : 12 euros pièce. + Port (Lettre suivie)

Disponible

Disponible !

Comment commander le chariot de quai IIm ? :

- Envoyer un courriel pour vous assurer que la quantité souhaitée est disponible.
- Après confirmation de votre réservation, envoyer le réglement virement (préférable) ou par chèque.

Haut de page



Établi de menuisier 1/22,5

Établi de menusier pour meubler un petit atelier, ou un apentis ouvert.
MDF 3mm en découpe laser, et outils en fonderie métal blanc :
vis de l'étau, valet, rabot, varlope, marteau, jeu de rapes, étau de mécanique.

Autre vue du modèle :

Prix : 15 euros pièce. + Port (Lettre suivie)

Disponible

Disponible !

Comment commander l'établi de menuisier au 1/22,5 ? :

- Envoyer un courriel pour vous assurer que la quantité souhaitée est disponible.
- Après confirmation de votre réservation, envoyer le réglement virement (préférable) ou par chèque.

Haut de page



Étau de mécanique 1/22,5 à l'unité

Fonderie en métal blanc, en deux parties : base et étau pouvant être orienté avant fixation.

Prix : 3,80 euros pièce. + Port (Lettre suivie)

Disponible

Disponible !

Comment commander les étaux MJM ? :

- Envoyer un courriel pour vous assurer que la quantité souhaitée est disponible.
- Après confirmation de votre réservation, envoyer le réglement virement (préférable) ou par chèque.



Haut de page



Vérin Decauville sur chariot transversal 1/22,5

1/22,5 (échelle G compatible LGB). Pour poser sur l'avant d'une locomotive, ou dans un atelier.

Modèle de vérin "bouteille" présent au catalogue Decauville de 1916 (ci-dessous)

En détails :

Prix : 5 euros pièce. + Port (Lettre suivie)

Disponible

Disponible !

Comment commander les verins Decauville au 1/22,5 ? :

- Envoyer un courriel pour vous assurer que la quantité souhaitée est disponible.
- Après confirmation de votre réservation, envoyer le réglement virement (préférable) ou par chèque.

Autres vues :







Haut de page



Bascule à wagon pour pont de 23 tonnes - 1/22,5 (II métrique)

Omniprésent dans les gares à voie métrique, à proximité de la halle.

Attention ! : seuls la bascule, son support et des moulages résine du marquage constructeur du pont sont livrés dans ce kit.

La partie pont proprement dite peut facilement être fabriquée comme ci-dessus en contre-plaqué et carte plastique (un gabarit de découpe est en annexe de la notice).

Autre vue, ouverte montrant le mécanisme. :

le wagon est un plat du Réseau Breton produit en kit par Atelier Vaporiste


Prix : 59,00 euros pièce. + Port (Colissimo ou point-relais Mondial Relais)

Disponible

Disponible !

Comment commander la bascule 23T IIm MJM ? :

- Envoyer un courriel pour vous assurer que la quantité souhaitée est disponible.
- Après confirmation de votre réservation, envoyer le réglement virement (préférable) ou par chèque.



Haut de page



Balance de gare ou d'entrepot échelle 1/22,5

Type de balance omniprésente en salle d'attente, halle marchandise, et parfois sur le quai. Peut également trouver sa place dans un entrepot, , une usine ou chez un négociant.


Prix : 29,00 euros pièce. + Port (Lettre suivie)

Disponible

Disponible !

Comment commander la balance de gare IIm MJM ? :

- Envoyer un courriel pour vous assurer que la quantité souhaitée est disponible.
- Après confirmation de votre réservation, envoyer le réglement virement (préférable) ou par chèque.



Haut de page



Lanterne 1/22,5 à l'unité

Fonderie en métal blanc.
NB : sans led, ni verre.

Prix : 4,80 euros pièce. + Port (Lettre suivie)

Disponible

Disponible !

Comment commander les lanternes MJM ? :

- Envoyer un courriel pour vous assurer que la quantité souhaitée est disponible.
-- Après confirmation de votre réservation, envoyer le réglement virement (préférable) ou par chèque.



Autre vue "brut de fonderie" :



Haut de page



Levier d'aiguille 1/22,5 :

Ces leviers d'aiguille sont conçus pour voie métrique ou étroite à l'échelle 1/22,5.
Ils sont réalisés en laiton de 0,5mm en découpe chimique.
Le montage se fait par simples pliages (voir la notice)

Prix : 25 euros la paire + Port (Lettre suivie)

Demande d'information Demande d'information
sur ce modèle

Disponible

Disponible !



Comment réserver les leviers IIm MJM ? :

- Envoyer un courriel pour vous assurer que la quantité souhaitée est disponible.
- Après confirmation de votre réservation, envoyer le réglement virement (préférable) ou par chèque.

La plaque en découpe chimique :



Haut de page



Plaques de réseau au 1/22.5 (G, IIm)

Deux modèles de plaques des réseaux de la S.E. vous sont proposés :
  • - Exploitation S.G. des Chemins de Fer Économiques (Réseau Breton).
  • - Société Générale des Chemins de Fer Économiques (la plupart des réseaux gérés par la S.E).
  • Laiton de 0.3 mm.
  • Dimensions : 16.3 x 10.4 mm
  • Vendues par paires.

Exemples de mise en couleur :



Prix : 3 euros la paire + Port (Lettre suivie)

Disponible

Disponible !



Comment commander les plaques SE IIm MJM ? :

- Envoyer un courriel pour indiquer quel modèle vous voulez, et vous assurer que la quantité souhaitée est disponible.
- Après confirmation de votre réservation, envoyer le réglement virement (préférable) ou par chèque.

Haut de page



Trois burettes de graissage échelle G IIm 1/22.5 (comp. LGB®)

Réalisées par MJM en impressions 3D SLA (résine photopolymère, Stéreolithograhie) , ces burettes peuvent trouver place sur le tablier ou dans l'abri d'une locomotive, ou dans l'atelier d'un dépôt.

autre vue :

Survolez l'image pour une vue détailllée.
Disponible

Disponible !



Prix : 9 euros le lot de trois burettes + Port (Lettre suivie)

Comment commander les burettes IIm MJM ? :

- Envoyer un courriel pour indiquer quel modèle vous voulez, et vous assurer que la quantité souhaitée est disponible.
- Après confirmation de votre réservation, envoyer le réglement virement (préférable) ou par chèque.

En Développement

Haut de page



Voiture Decauville Bx à bogies et plateforme centrale H0m

En développement

11/11/2014 ci dessous l'ossature des bogies (montage "à blanc" sans aucune soudure), qui seront habillés de flasques moulés.

photo d'un bogie



Haut de page



Notices en téléchargement :

(si vous rencontrez des difficultés à télécharger, faites clic droit/enregistrer sous...)

Échelle H0m - 1/87ème

Échelle IIm - 1/22,5

Haut de page



À propos de ce site web :

Note : ce site n'est pas un site de vente en ligne.

De ce fait, les prix de vente n'y sont indiqués que lorsque qu'un modèle est disponible à la vente par correspondance.
(voir ci-dessous comment commander)

Des boutons vous permettent :

Vous sont présentés ici : les modèles en développement, ceux disponibles, ainsi que ceux déjà produits mais momentanément épuisés.

Ces modèles réduits ne sont pas des jouets ! Ils sont destinés aux modélistes et collectionneurs d'au moins 14 ans.

En savoir un peu plus...

Mon approche du modélisme ferroviaire est empreinte de modestie : souhaitant évoquer les trains à voie métrique du Finistère (Chemins de Fer Départementaux du Finistère et Chemins de Fer d'Armorique), j'ai été rapidement confronté au dilemme que tout modeliste connaît :
simple évocation de paysages familiers, en se contentant d'y faire circuler du matériel existant sur le marché (mais peu en rapport avec la réalité), ou construire soi-même ce matériel roulant.

Aiguillonné et aidé par les passionnés du forum PME (Passion Métrique et Etroite), j'ai commencé par adapter du matériel roulant existant.

Maitrisant aujourd'hui photo-découpe et photo-gravure ainsi que le dessin vectoriel, j'ai commencé à construire mes propres modèles complets, entièrement en laiton, complétés de pièces de détaillage présentes sur le marché, ou de pièces en impression 3D.

Ces modèles pouvant intéresser d'autres modélistes, j'ai souhaité pouvoir les diffuser en respectant les artisans déjà "installés", et j'ai donc crée une autoentreprise dans ce but.

Haut de page



Comment commander, mode d'emploi :

Les kits MJM :

nb : Seules les références disponibles peuvent être réservée.

  1. Réserver par courriel (ou courrier).
  2. Attendre confirmation de votre réservation avant tout paiement (Attention : la disponibilité affichée sur cette page, n'est pas contractuelle : les réservations sont prises en compte par ordre d'arrivée, et dans la limite des stocks disponibles).
  3. Vous disposez de 7 jours pour payer votre commande (chèque, ou virement).
  4. Votre commande est expédiée après encaissement.

Les plaques photogravées, les leviers H0m et les petits kits IIm :

  1. Envoyer un courriel pour vous assurer que la quantité souhaité est disponible.
  2. Après confirmation de votre réservation, envoyer le réglement virement (préférable) ou par chèque.

Haut de page



Mentions légales :


Propriété intellectuelle :

L'ensemble des éléments édités sur ce site, incluant notamment les textes, photographies, infographies, logos, marques... constituent des œuvres au sens du code de la Propriété Intellectuelle.
En conséquence, toute représentation ou reproduction, intégrale ou partielle, qui pourrait être faite sans le consentement de l'auteur ou de ses ayants-droit est illicite.


Haut de page



Conditions Générales de Vente

Mis à jour le 11/10/2018

1 Avertissement
Ces modèles réduits ne sont pas des jouets ! Ils sont destinés aux modélistes et aux collectionneurs d'au moins 14 ans.

2 Descriptif produits

  1. Marcel Jolly Modélisme présente sur ce site web ses produits avec leurs caractéristiques détaillées, en respect de l'Article L 111-1 du Code de la consommation, qui prévoit la possibilité pour le consommateur potentiel de connaître avant la prise de commande définitive les caractéristiques essentielles des produits qu'il souhaite acheter.
  2. Le consommateur est informé que les photos présentes sur le site ne sont pas contractuelles, les caractéristiques des produits pouvant évoluer.

3 Information

Les produits Marcel Jolly Modélisme ne sont pas soumis à l’obligation de marquage CE, conformément à la directive 2009/48/CE du Parlement Européen et du Conseil du 18 juin 2009 annexe 1 stipulant que les « coffrets d'assemblage de modèles réduits, construits à l'échelle en détails pour collectionneurs d'au moins 14 ans » ne sont pas à considérer comme des jouets.

4 Disponibilité des produits

  1. Ce site web n'est pas un site marchand. Les produits présentés peuvent être en développement, disponibles ou temporairement épuisés.
  2. Les produis Marcel Jolly Modélisme ne sont vendus que par correspondance.
  3. Les réservations fermes ne sont validées que dans la limite des stocks disponibles, ceci avant que tout paiement ne soit exigé.
  4. Le consommateur est informé qu'il doit s'enquerrir par courriel (ou courrier) de la disponibilité des produits souhaités, afin de les réserver.
  5. Ce n'est que lorsque la réservation aura été confirmée par Marcel Jolly Modélisme que le paiement pourra être effectué.
  6. Le consommateur dispose d'un délais de sept jours pour adresser son réglement, à partir de la confirmation de réservation. Passé ce délais, et en l'absence de communication du consommateur, la réservation sera annulée (le consommateur en sera informé par courriel ou courrier, selon la méthode de réservation choisie par le consommateur).

5 Mode de paiement

Les seuls modes de paiement acceptés sont le paiement par chèque bancaire, et le virement.

6 Livraison

Les produits sont expédiés dès encaissement, par La Poste via des courriers normaux, Lettres Suivies, ou bien via Colissimo ou Chronopost (selon la nature de la commande)
Les produits sont livrés à l'adresse indiquée par le consommateur lors du réglement.
Le consommateur est tenu de vérifier l'état de l'emballage de la marchandise à la livraison et de signaler les dommages dus au transporteur sur le bon de livraison, ainsi qu'à Marcel Jolly Modélisme, dans un délai d'une semaine.

7 Droit de rétractation

En vertu de l'article L121-16 du Code de la consommation (modifié, voir JO du 18 mars 2014), l'acheteur dispose d'un délai de quatorze (14) jours calendaires (les week-end et jours fériés sont compris dans ce délais) à compter de la livraison de sa commande pour faire retour des produits à MJModélisme pour remboursement, sans pénalité à l'exception des frais de port et de retour.
Ce délai court à compter du jour de la livraison de la commande du consommateur.
Si ce délai expire un samedi, un dimanche ou un jour férié ou chômé, il est prorogé jusqu'au premier jour ouvrable suivant. ATTENTION : Tout retour devra être signalé au préalable par courriel.

Le produit devra être retourné en Colissimo Recommandé à Marcel Jolly Modélisme 7, vieille Route de Concarneau, 29000 QUIMPER.
Seuls seront repris les produits renvoyés dans leur ensemble, dans leur emballage d'origine complet et intact, et en parfait état de revente. Tout produit qui aura été abîmé, ou dont l'emballage d'origine aura été détérioré, ne sera ni remboursé ni échangé.

Haut de page
