Modèles MJM à l'échelle IIm ( G - 1/22.5 ème) compatibles LGB®

Sur cette page sont regroupés les modèles roulants, élément des décors et de détaillage à l'échelle II métrique, également appelée échelle G, pour un rapport de réduction de 1/22.5.

• Conçus pour rouler sur l'écartement de 45mm, les véhicules sont compatibles avec la voie standard des trains de jardin (LGB® PIKO® PECO®.)
• Les éléments de décors et détaillage font appel à différentes techniques :
  - Moulage en métal blanc ;
  - Decoupe Laser ;
  - Impression 3D SLA ;
  - Gravure et découpe chimique sur laiton.

Draisine billard type 4.4.15 toiture double-pentes échelle G IIm

Ci-dessus le prototype en version finale Modèle en kit, Laiton photogravé et bois, reproduisant les draisines ayant circulé sur les réseaux à voie métrique exploités par la Société des chemins de fer Économiques (SE), notamment sur le Réseau de l'Anjou. Kit associant deux techniques différentes : Châssis en laiton 0,5mm, découpe chimique ; caisse, marche-pieds et toiture en bois découpe laser. Échelle G, II métrique (1/22,5ème, écartement 45mm, compatible avec les voies LGB ®) Animé par un moteur Mabushi 24volts. Transmission simplifiée, vis sans fin en prise sur un essieu moteur Suspension trois points : essieu moteur fixe, essieu avant sur pivot à balancier, garantissant une parfaite prise de courant. Digitalisation possible : beaucoup d'espace sous le capot moteur les faces avant, arrière, et les portes sont en trois épaisseur de MDF, avec vitrages en découpe laser. Plancher, marche-pieds, coffre moteur et toiture sont en contreplaqué découpé au laser par L'Atelier Vaporiste, gage de précision et de qualité. Pièces de détaillage en fonderie métal blanc : colonne et volant de frein, phare, trompe, moteur factice, pot d'échappement. Têtes d'outils de cantonnier en laiton photo découpé : fourche, griffe, faux, faucille, rateau et pelle. En option : un lorry : Ferrures en laiton 0,5mm en découpe chimique Caisse en MDF 3mm Montage très simple par collage. Barre d'attelage et deux goupilles. La notice au format pdf (faire un clic droit "enregistrer la cible..." si difficulté). La notice du lorry. Le montage détaillé en page "Tutoriels" Jean-Luc Sauvestre, monteur de talent, partage son expérience et propose de suivre le montage de la draisine MJM au 1/22,5 sur le Forum-Train.fr.	Prix : Draisine seule : 215 euros Lorry : 30 euros + port Nb: les frais de ports sont recalculés en cas de commande de plusieurs références. Disponible Réserver par courriel. Demande d'information sur ce modèle Le lorry est également disponible. Attention ! : il n'est proposé qu'en accompagnement de la draisine !
Autres vues du modèle :

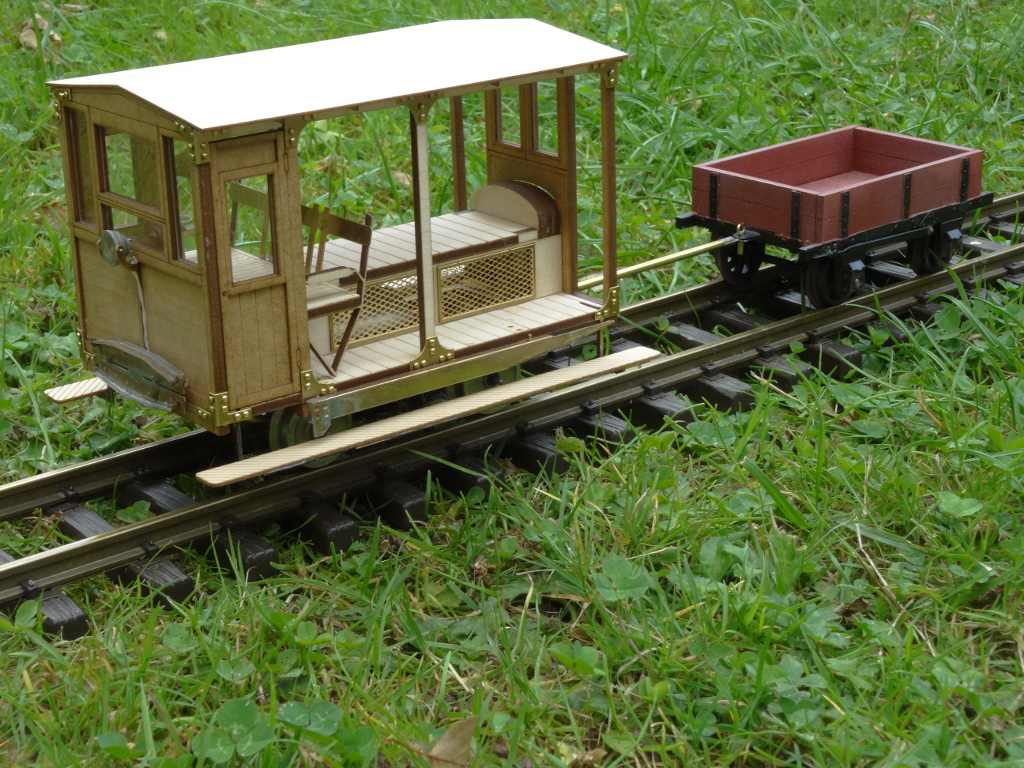

Cette draisine pourra être accompagnée de son lorry (voir photo ci-dessous). Attention ! : pour l'instant, le lorry ne sera vendu qu'en accompagnement de la draisine !

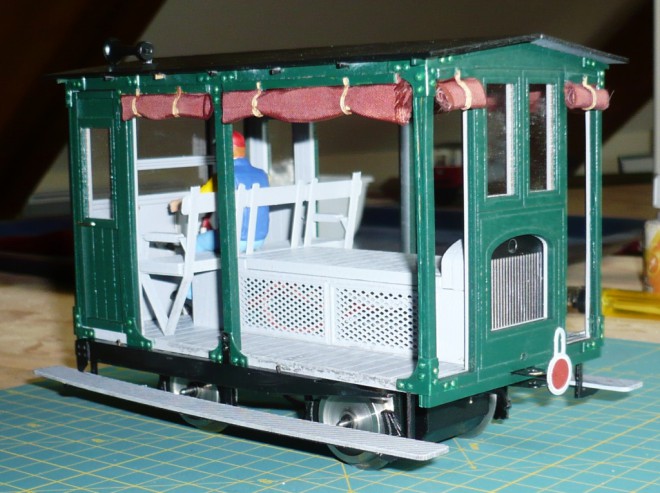

Ci-dessous, la draisine montée et détaillée par Jean-Luc Sauvestre : Photo Jean-Luc Sauvestre



Petolat PE-5 1/22,5

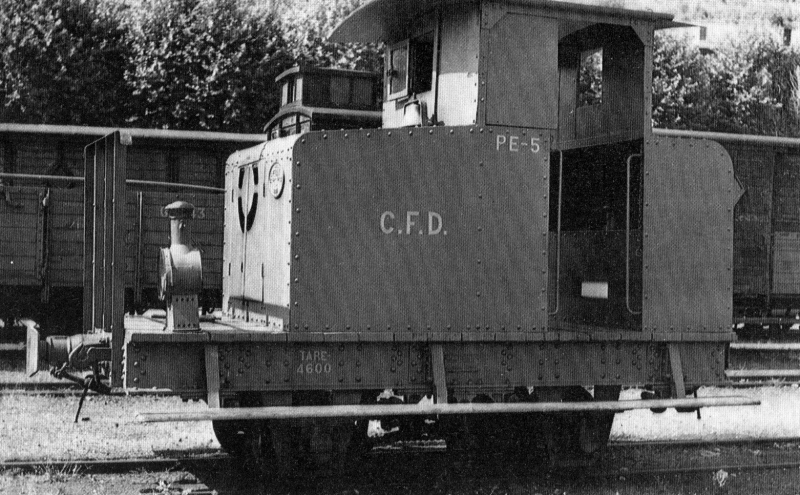

Le véhicule réel :

Kit modélisant le locotracteur de la firme dijonnaise Pétolat construit en 1930 pour les CFD de Saône et Loire, dans sa version d'origine avec sa plateforme avant caractéristique. Quatre techniques mises en oeuvre pour ce modèle : Caisse et châssis en laiton 0,5mm en découpe chimique Plateforme en découpe laser MDF 2mm Pièces de détaillage en fonderies de métal blanc (Moteur fictif, lanterne, fût des tampons) Pièces de détaillage en résine moulé (freins, suspension) les 500 rivets seront embossés Les cintrages des capots, devant impérativement être faits avant embossage, seront également réalisés. Supports pour attelages LGB inclus dans le kit. Digitalisation possible : le coffre arrière reste accessible par-dessous, et beaucoup d'espace sous le capot moteur NB : aucun attelage fourni. La notice sous ce lien... Le montage détaillé en page Tutoriels

Prix : 345 euros + port Nb: les frais de ports sont recalculés en cas de commande de plusieurs références. Disponible Réserver par courriel. Demande d'information sur ce modèle

Autres vues du prototype :

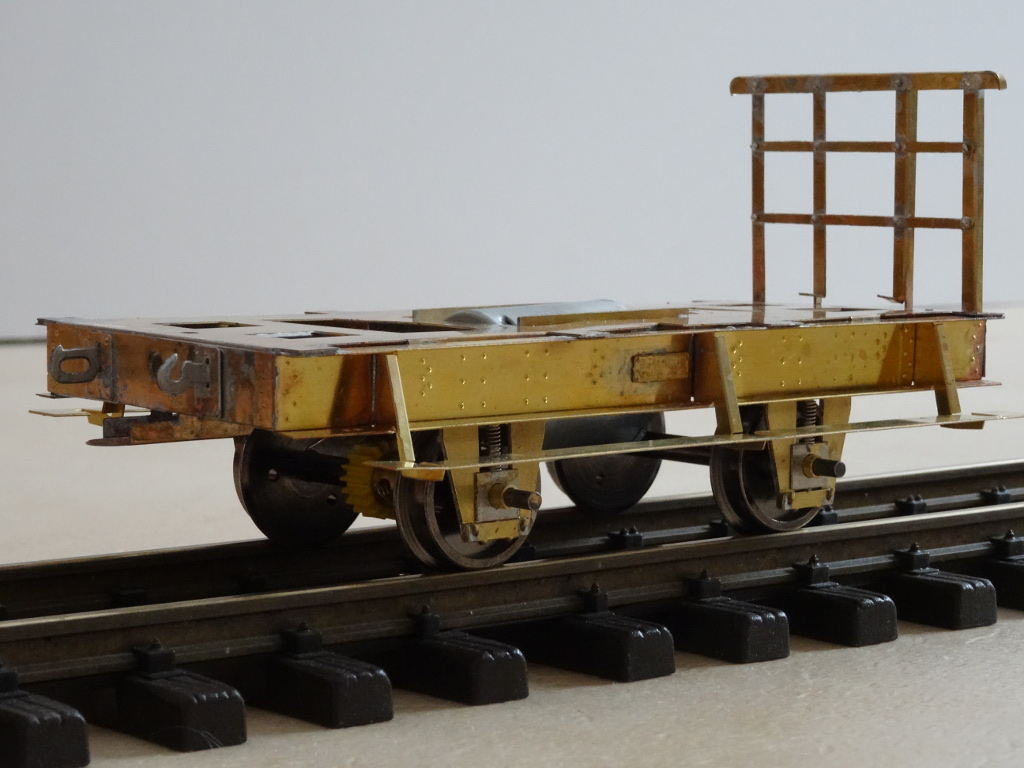

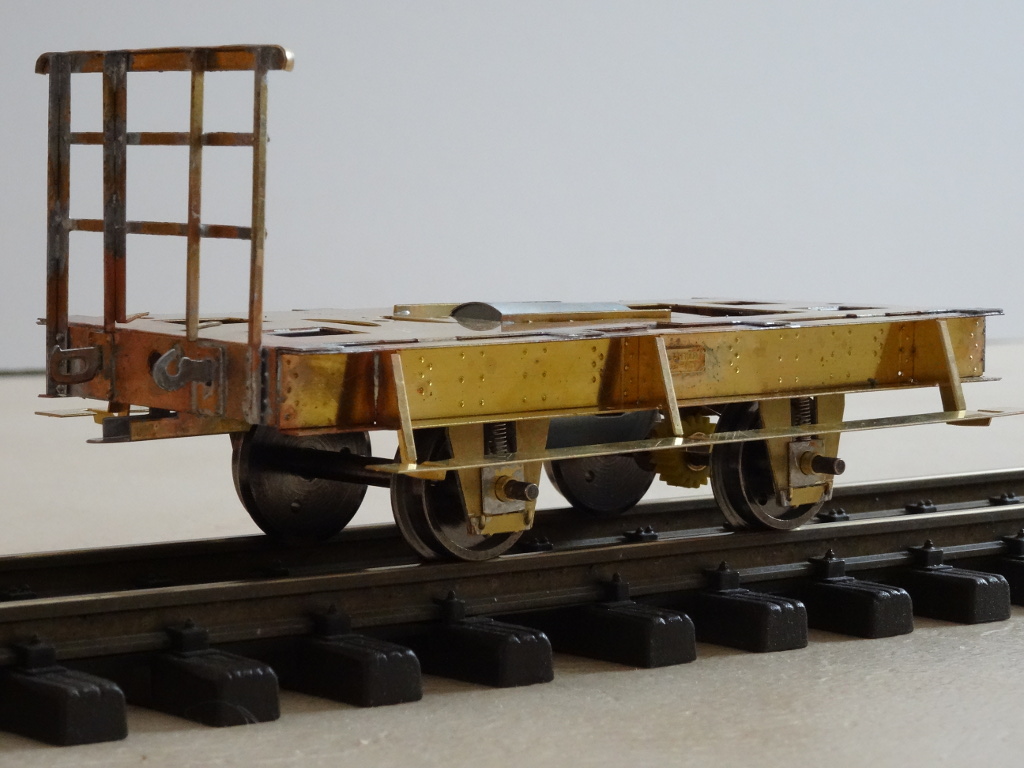

ci-dessous le prototype du châssis :
Vue 3/4 avant :

Vue 3/4 arrière :

Le prototype avec ses tampons et ses suspension.

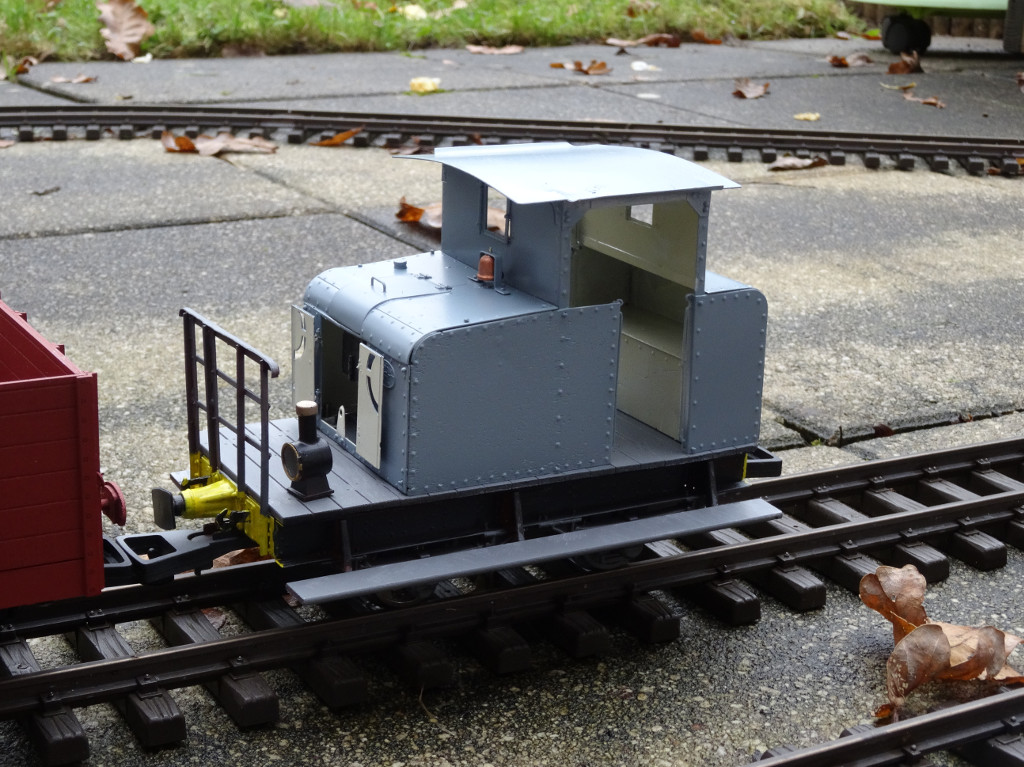

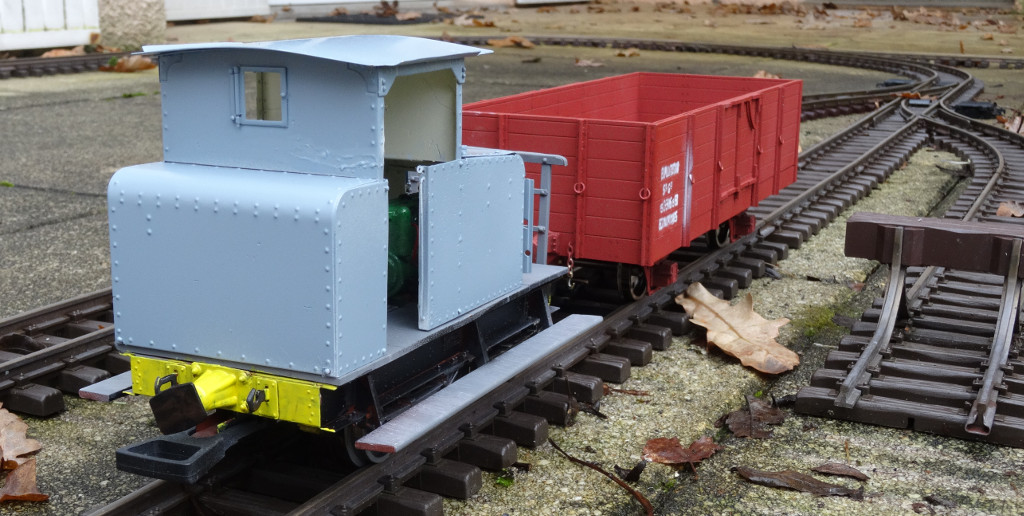

Le prototype monté et peint.

le wagon est un tombereau du Réseau Breton produit en kit par Atelier Vaporiste

Les portes du compartiment moteur pourront être, au choix, montées avec des charnières fonctionnelles, ou avec des charnières fictives.

Les fenêtres sont également sur charnières. Seul le capot supérieur sera fixe.

nb : Sur ce prototype, j'ai choisi de ne pas poser les pare-soleils latéraux de la cabine, par pur choix esthétique. Ils sont bien évidemment fournis dans le kit commercial.

Vue 3/4 arrière.

Le détaillage du poste de conduite :

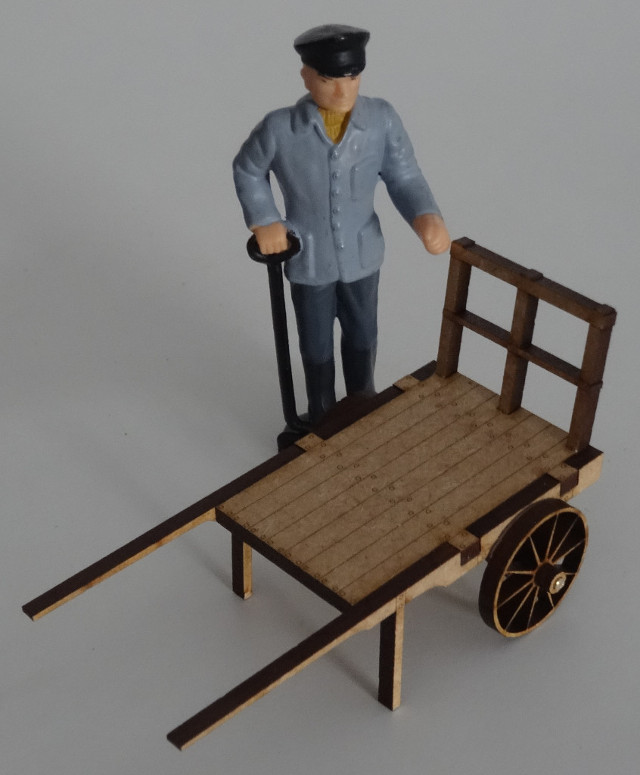

Charriot de quai 1/22,5

Modèle en MDF 3mm, idéal pour donner vie à votre gare, ou le quai marchandise.
Généralement, il y avait dans chaque station deux charriots : l'un chargé des expéditions en attente, l'autre, vide, en attente des colis en arrivée.

• Découpe laser.
• Montage très simple, à la colle vinylique.
• Axe essieu en laiton.

• La notice sous ce lien.

Prix : 12 euros pièce. + Port (Lettre suivie)

Disponible !

Comment commander le chariot de quai IIm ? :

- Envoyer un courriel pour vous assurer que la quantité souhaitée est disponible.
- Après confirmation de votre réservation, envoyer le réglement virement (préférable) ou par chèque.

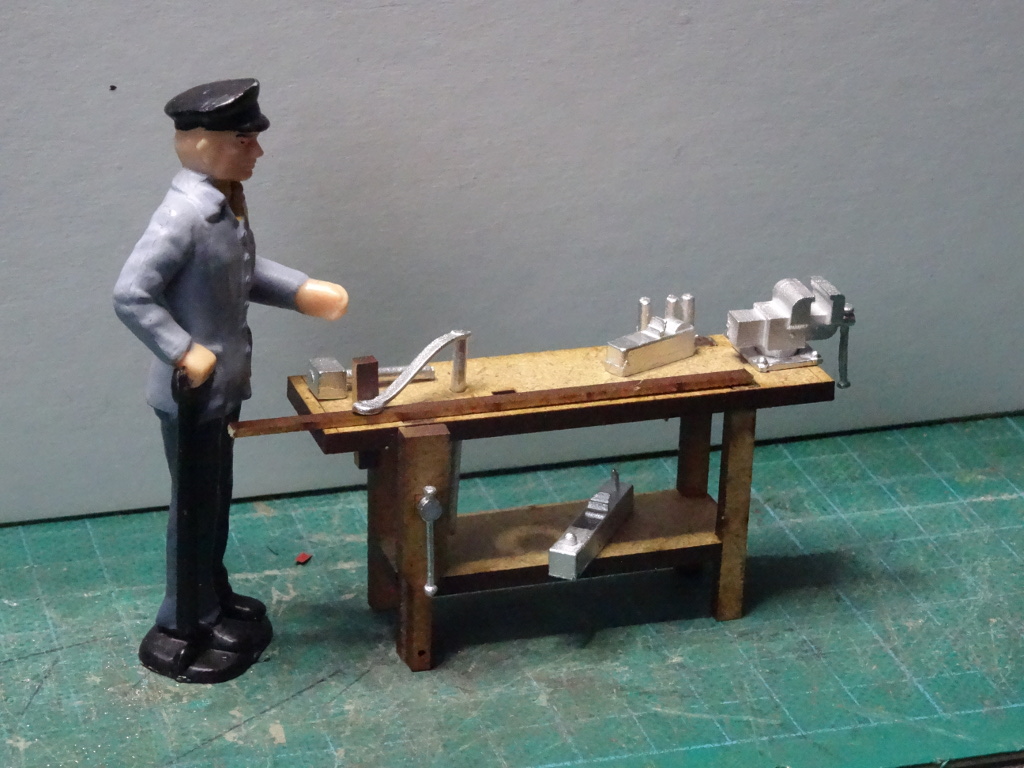

Établi de menuisier 1/22,5

Établi de menusier pour meubler un petit atelier, ou un apentis ouvert.
MDF 3mm en découpe laser, et outils en fonderie métal blanc :
vis de l'étau, valet, rabot, varlope, marteau, jeu de rapes, étau de mécanique.

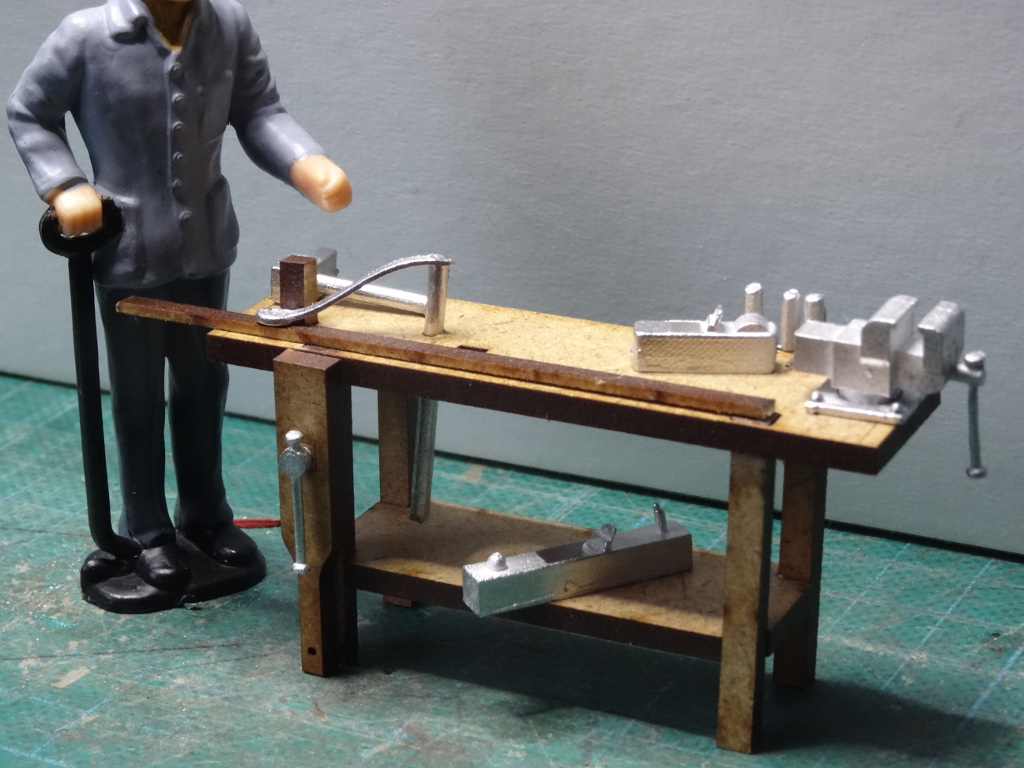

Autre vue du modèle :

• La notice sous ce lien.

Prix : 15 euros pièce. + Port (Lettre suivie)

Disponible !

Comment commander l'établi de menuisier au 1/22,5 ? :

- Envoyer un courriel pour vous assurer que la quantité souhaitée est disponible.
- Après confirmation de votre réservation, envoyer le réglement virement (préférable) ou par chèque.

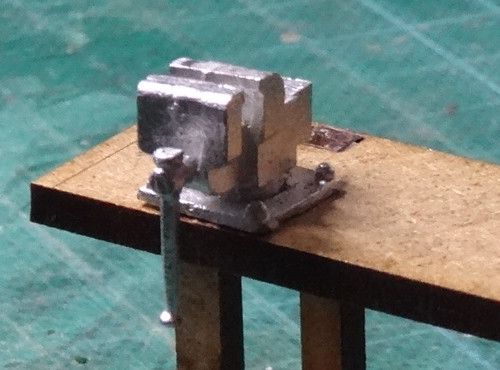

Étau de mécanique 1/22,5 à l'unité

Fonderie en métal blanc, en deux parties : base et étau pouvant être orienté avant fixation.

• base : 10x10mm
• mors : 7mm de largeur

Prix : 3,80 euros pièce. + Port (Lettre suivie)

Disponible !

Comment commander les étaux MJM ? :

- Envoyer un courriel pour vous assurer que la quantité souhaitée est disponible.
- Après confirmation de votre réservation, envoyer le réglement virement (préférable) ou par chèque.

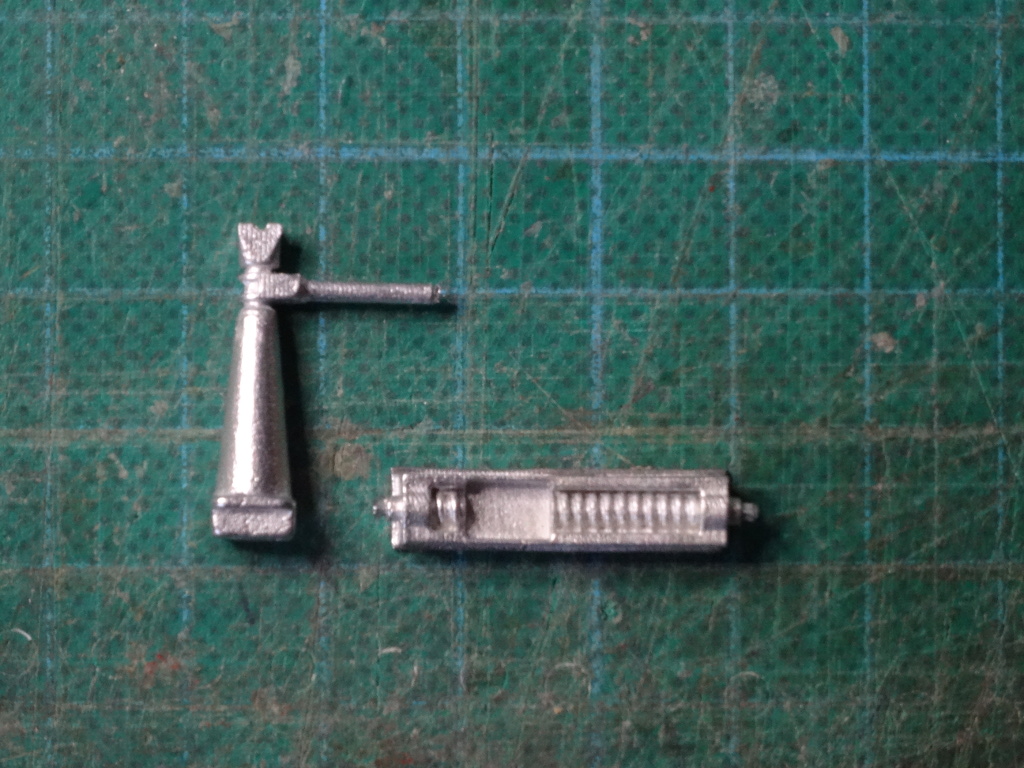

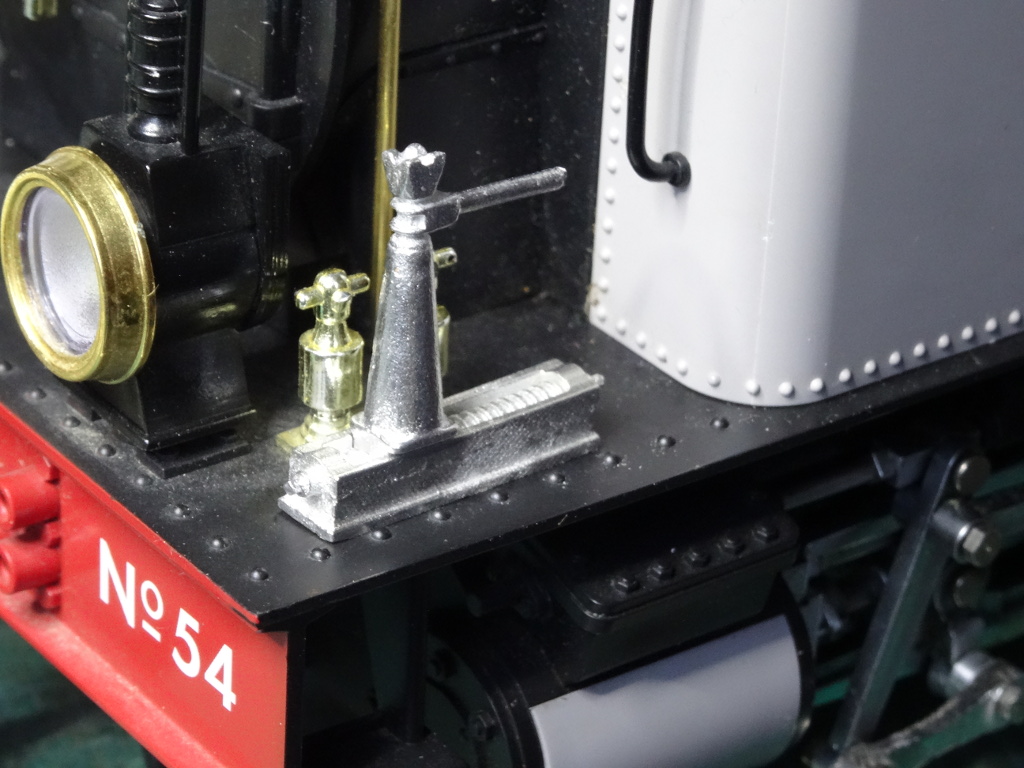

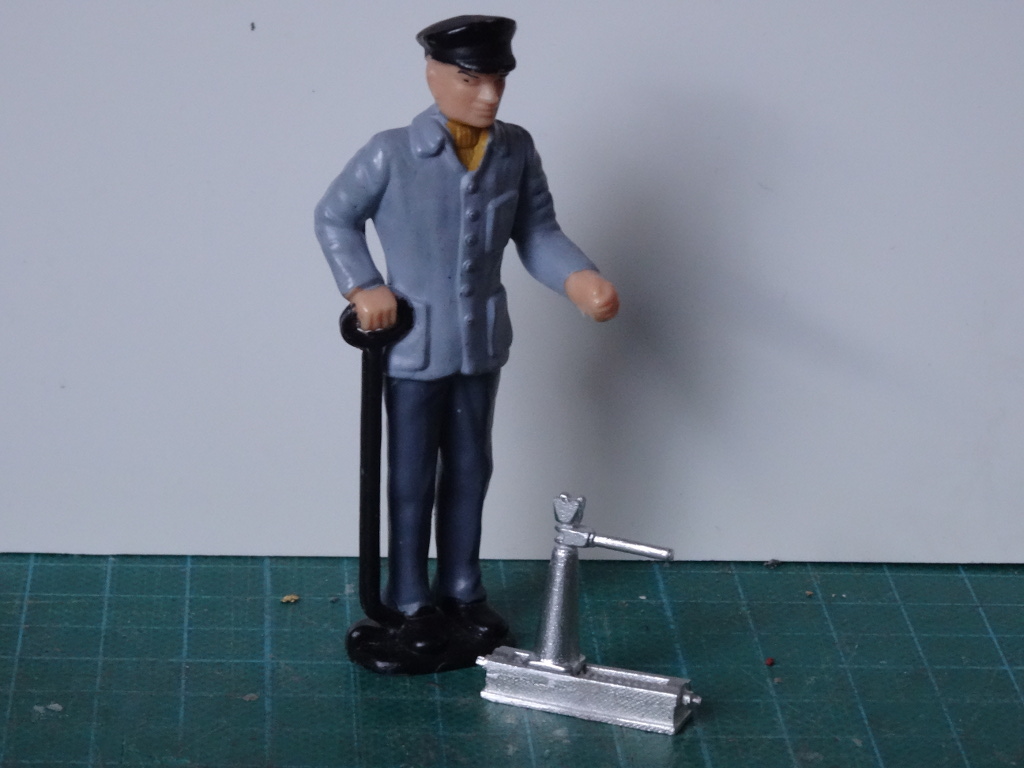

Vérin Decauville sur chariot transversal 1/22,5

1/22,5 (échelle G compatible LGB). Pour poser sur l'avant d'une locomotive, ou dans un atelier.

Modèle de vérin "bouteille" présent au catalogue Decauville de 1916 (ci-dessous)

En détails :

• Fonderie métal blanc en deux pièces s'assemblant par collage.
• Base : 24,5 x 6mm
• Hauteur totale : 25,5mm

Prix : 5 euros pièce. + Port (Lettre suivie)

Disponible !

Comment commander les verins Decauville au 1/22,5 ? :

- Envoyer un courriel pour vous assurer que la quantité souhaitée est disponible.
- Après confirmation de votre réservation, envoyer le réglement virement (préférable) ou par chèque.

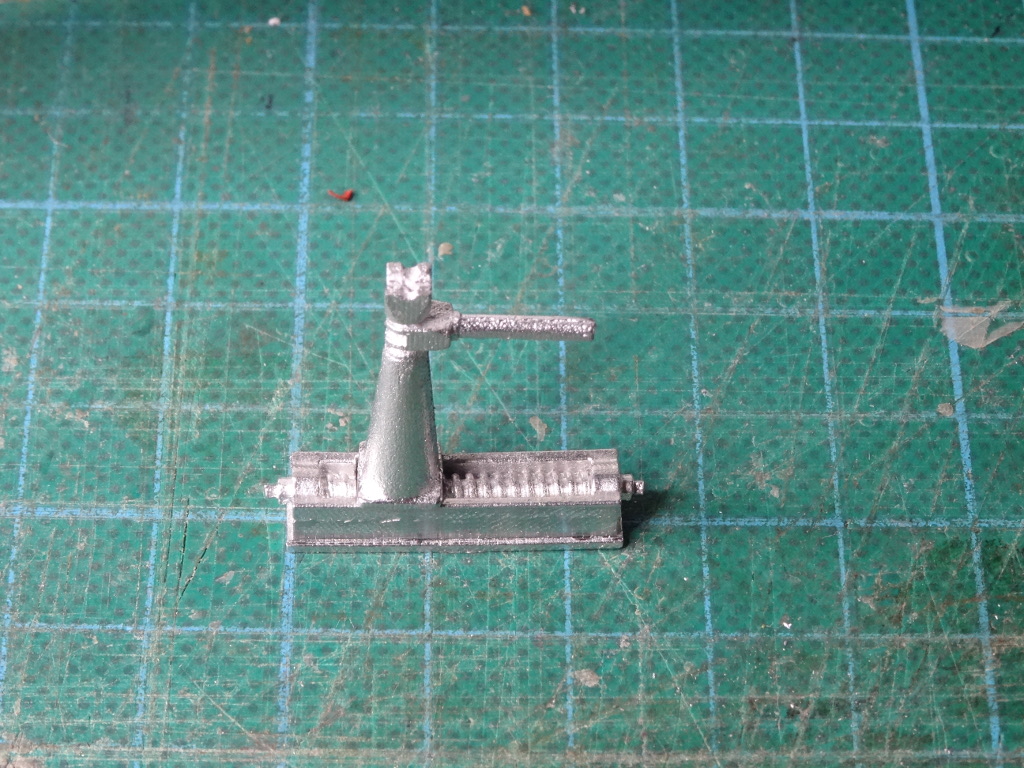

Autres vues :

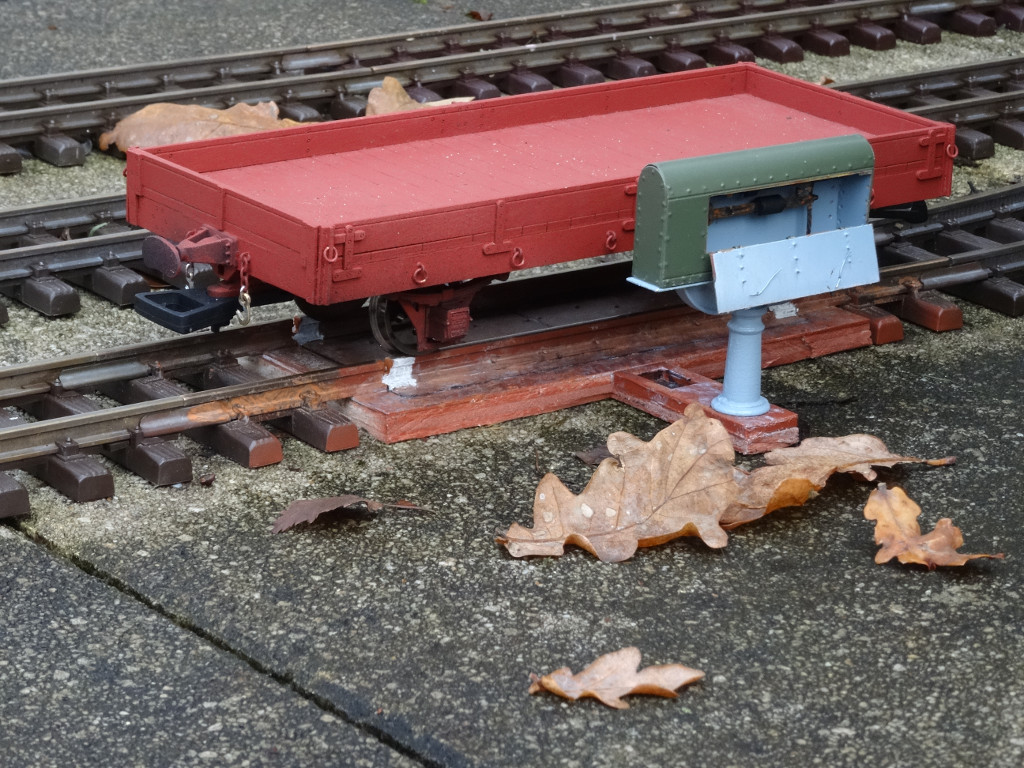

Bascule à wagon pour pont de 23 tonnes - 1/22,5 (II métrique)

Omniprésent dans les gares à voie métrique, à proximité de la halle.

• Échelle 1/22,5, (II pour voie métrique 45mm / compatible LGB®)
• Particularité du modèle :
  le panneau ouvrant permet de montrer le mécanisme de la bascule.
• Pied et support en fonderie métal blanc
• Caisse, mécanisme en laiton (gravure et découpe chimique)
• Livrée les rivets embossés.

Attention ! : seuls la bascule, son support et des moulages résine du marquage constructeur du pont sont livrés dans ce kit.

La partie pont proprement dite peut facilement être fabriquée comme ci-dessus en contre-plaqué et carte plastique (un gabarit de découpe est en annexe de la notice).

• La notice sous ce lien.
• Le montage détaillé en page Tutoriels

Autre vue, ouverte montrant le mécanisme. :

le wagon est un plat du Réseau Breton produit en kit par Atelier Vaporiste

---

Prix : 59,00 euros pièce. + Port (Colissimo ou point-relais Mondial Relais)

Disponible !

Comment commander la bascule 23T IIm MJM ? :

- Envoyer un courriel pour vous assurer que la quantité souhaitée est disponible.
- Après confirmation de votre réservation, envoyer le réglement virement (préférable) ou par chèque.

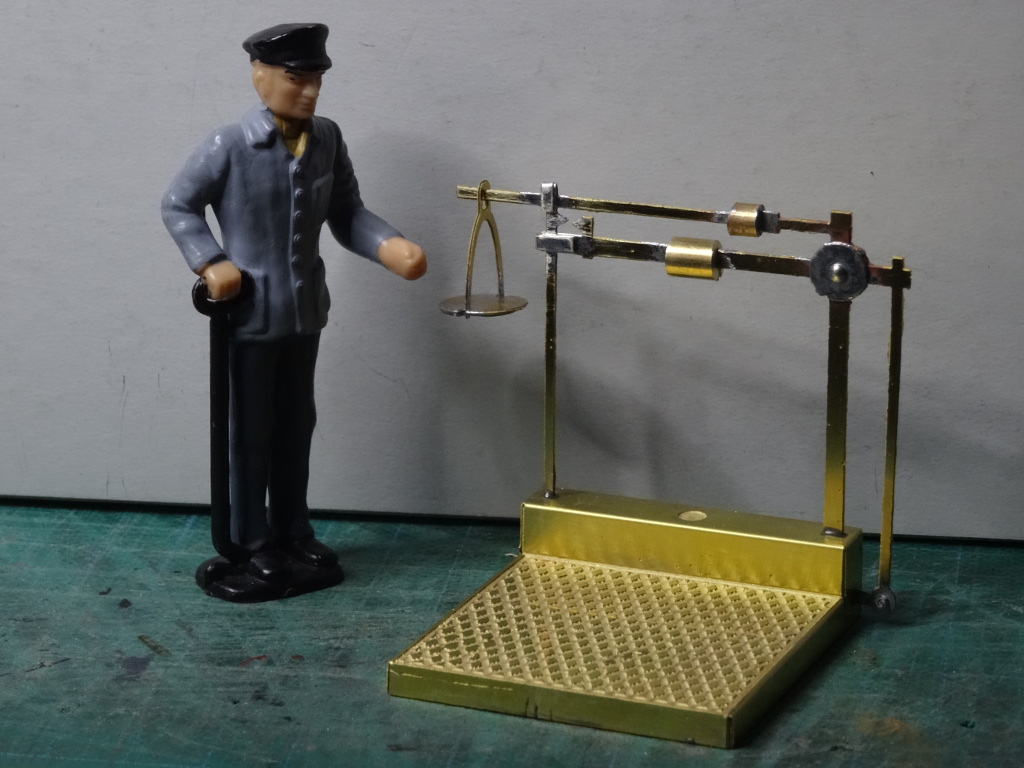

Balance de gare ou d'entrepot échelle 1/22,5

Type de balance omniprésente en salle d'attente, halle marchandise, et parfois sur le quai. Peut également trouver sa place dans un entrepot, , une usine ou chez un négociant.

• Laiton en découpe chimique de 0,5mm d'épaisseur.
• Montage par simples pliages, et collage (soudure facultative)
• Dimensions de la base : 48mm x 55mm,
• Hauteur, env. 50mm
• Un poids additionnel en fonderie de métal blanc est fourni pour mettre sur le plateau.

• La notice sous ce lien.
• Le montage détaillé en page Tutoriels

---

Prix : 29,00 euros pièce. + Port (Lettre suivie)

Disponible !

Comment commander la balance de gare IIm MJM ? :

- Envoyer un courriel pour vous assurer que la quantité souhaitée est disponible.
- Après confirmation de votre réservation, envoyer le réglement virement (préférable) ou par chèque.

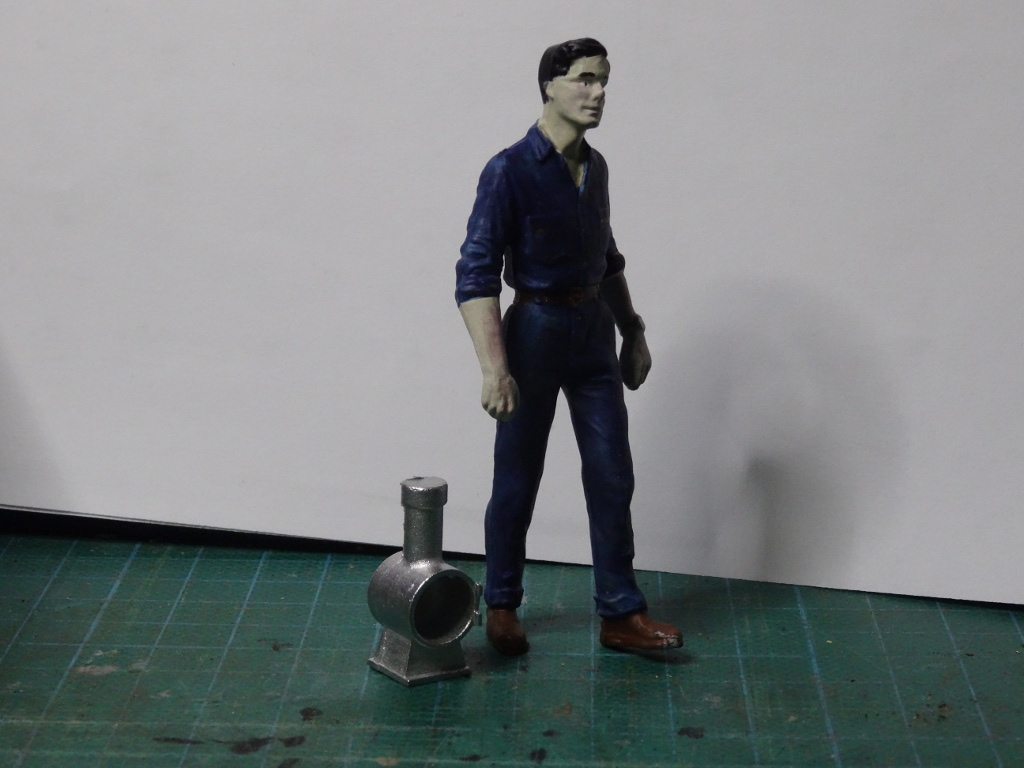

Lanterne 1/22,5 à l'unité

Fonderie en métal blanc.
NB : sans led, ni verre.

• base : 10.5x10.5mm
• hauteur : 26mm
• diamètre de l'optique : 11mm
• peut se percer facilement pour recevoir une led 3 ou 5mm

rupture de stock !

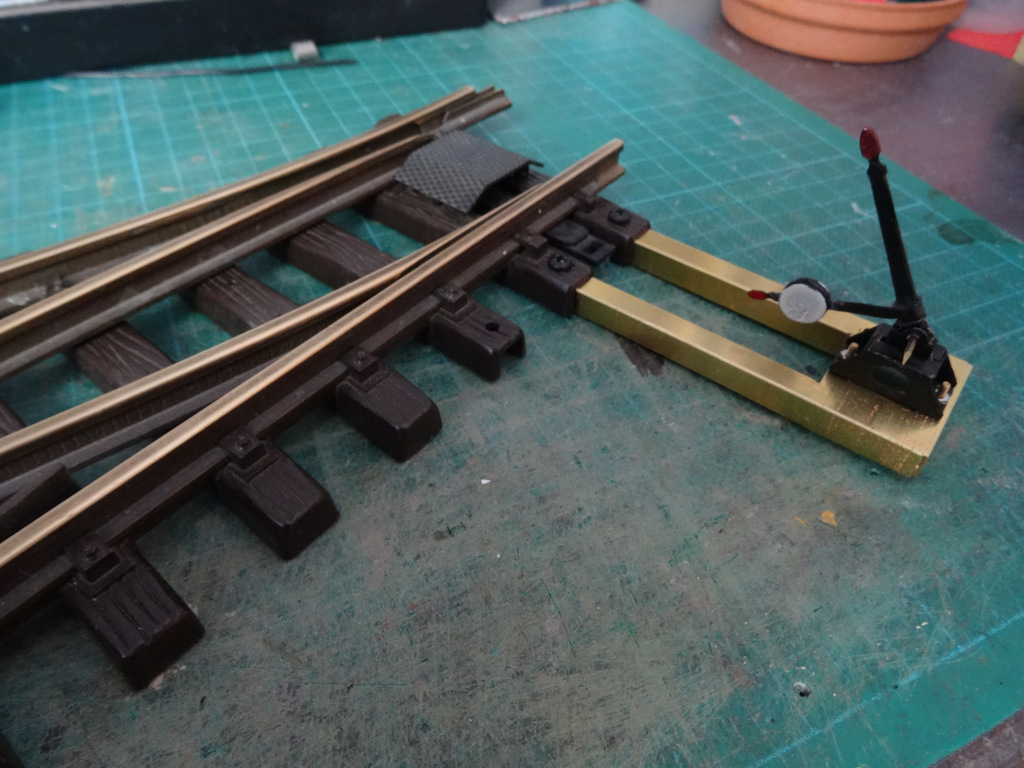

Levier d'aiguille 1/22,5 :

Ces leviers d'aiguille sont conçus pour voie métrique ou étroite à l'échelle 1/22,5.
Ils sont réalisés en laiton de 0,5mm en découpe chimique.
Le montage se fait par simples pliages (voir la notice)

• Les leviers sont vendus par deux sur une plaquette en découpe chimique.
• Ils sont accompagnés de supports compatibles avec le travelage des aiguilles LGB ®.
• Une chape en impression 3D est fournie pour les accoupler au mouvement des aiguilles.

• La notice des leviers d'aiguilles 1/22.5 sous ce lien.

Prix : 30 euros la paire + Port (Lettre suivie)

Demande d'information
sur ce modèle

Disponible !



Comment commander les leviers IIm MJM ? :

- Envoyer un courriel pour vous assurer que la quantité souhaitée est disponible.
- Après confirmation de votre réservation, envoyer le réglement virement (préférable) ou par chèque.

La plaque en découpe chimique :

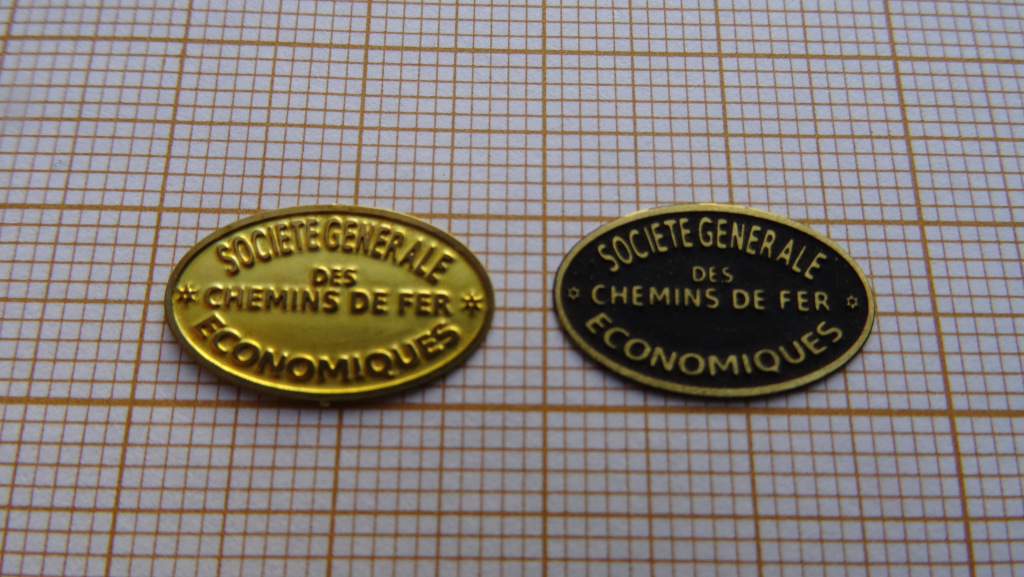

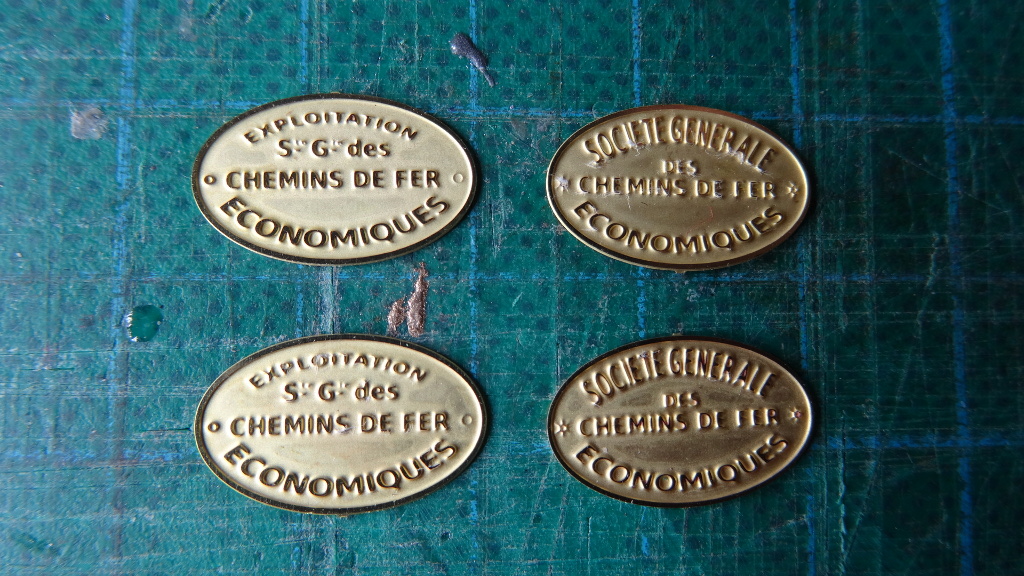

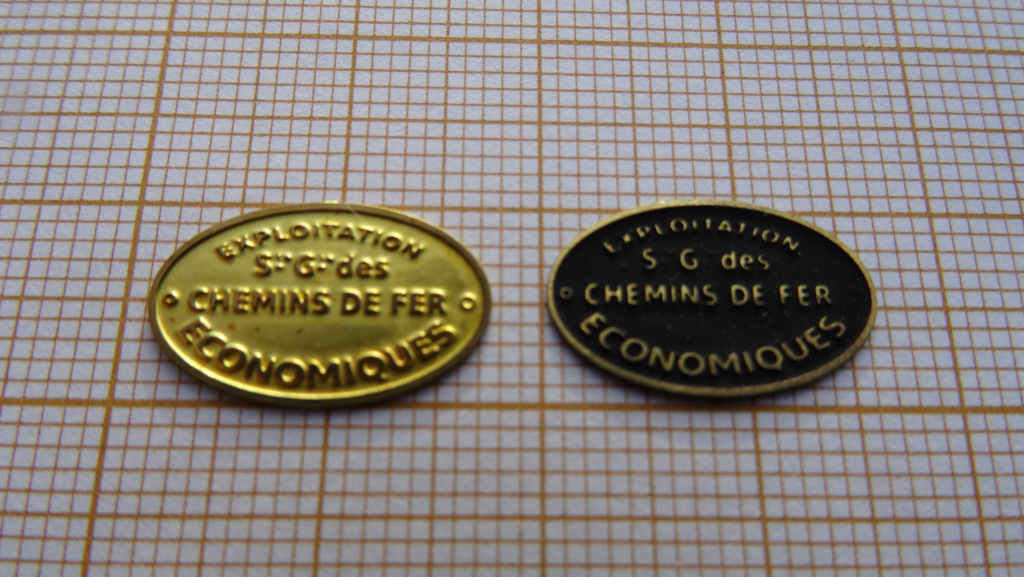

Plaques de réseau au 1/22.5 (G, IIm)

Deux modèles de plaques des réseaux de la S.E. vous sont proposés :

• - Exploitation S.G. des Chemins de Fer Économiques (Réseau Breton).
• - Société Générale des Chemins de Fer Économiques (la plupart des réseaux gérés par la S.E).

• Laiton de 0.3 mm.
• Dimensions : 16.3 x 10.4 mm
• Vendues par paires.

Exemples de mise en couleur :



Prix : 5 euros la paire + Port (Lettre suivie)

Disponible !



Comment commander les plaques SE IIm MJM ? :

- Envoyer un courriel pour indiquer quel modèle vous voulez, et vous assurer que la quantité souhaitée est disponible.
- Après confirmation de votre réservation, envoyer le réglement virement (préférable) ou par chèque.

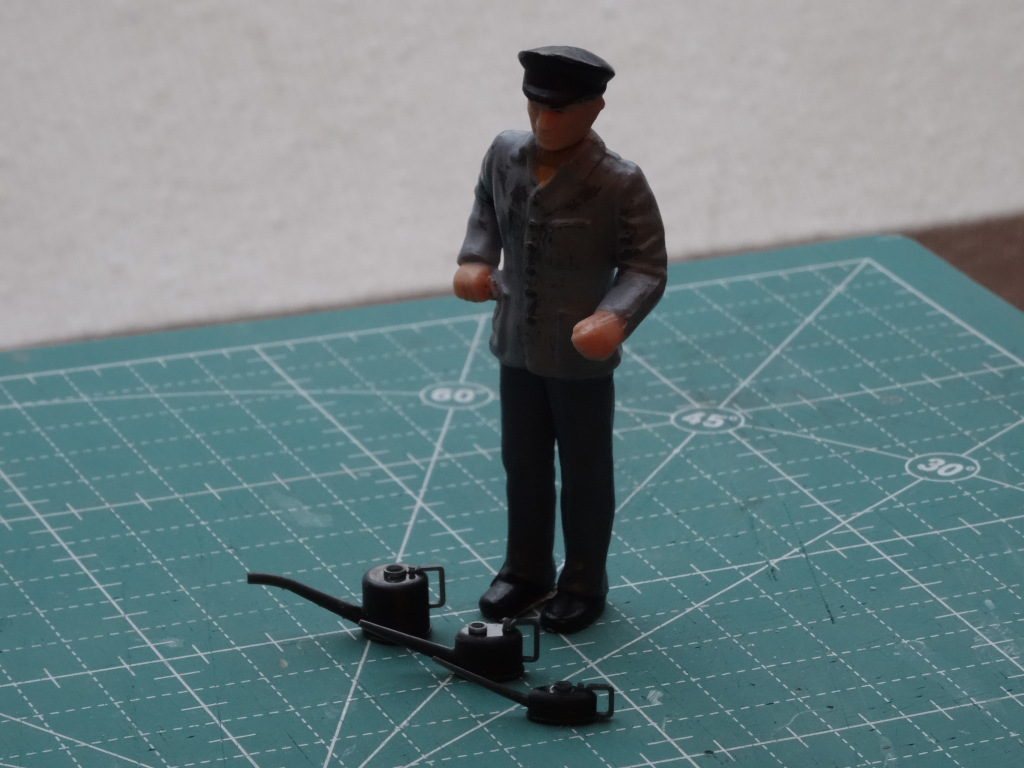

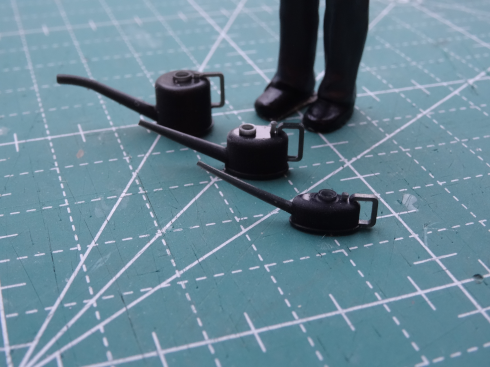

Trois burettes de graissage échelle G IIm 1/22.5 (comp. LGB®)

Réalisées par MJM en impression 3D SLA (résine photopolymère, Stéreolithograhie) , ces burettes peuvent trouver place sur le tablier ou dans l'abri d'une locomotive, ou dans l'atelier d'un dépôt.

Lot de Trois modèles différents.

autre vue :

Disponible !



Prix : 9 euros le lot de trois burettes + Port (Lettre suivie)

Comment commander les burettes IIm MJM ? :

- Envoyer un courriel pour indiquer quel modèle vous voulez, et vous assurer que la quantité souhaitée est disponible.
- Après confirmation de votre réservation, envoyer le réglement virement (préférable) ou par chèque.

---
