Rendre le phare fonctionnel.

Une micro led SMD précablée est fournie dans le kit des draisines édition 2021, ainsi qu'un nouveau phare en fonderie laiton (plus facile à percer que le bronze).
Il faut percer le fond du phare et y enfiler les fils de la led :
NB : La led ci-dessous n'est pas encore noyée dans une petite goutte de résine translucide, contrairement à celle qui est dans le kit.

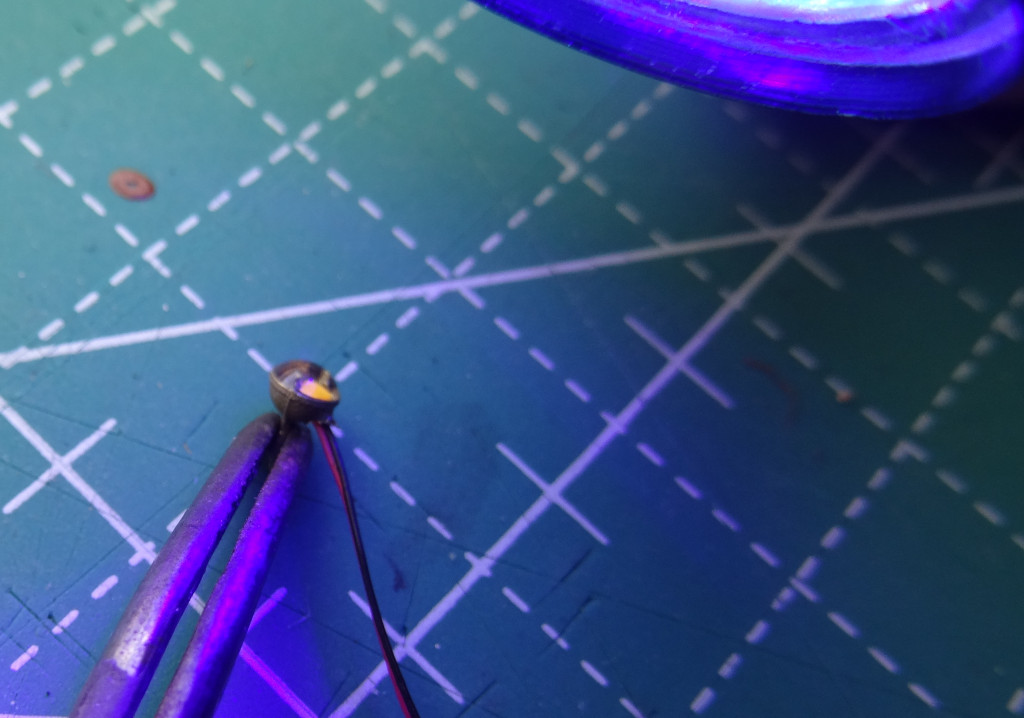

Noyer ensuite la led en place dans le phare (résine UV (ci-dessus), ou colle bi-composants translucide) :

Pour fixer le phare dans le cas d'un phare câblé, il faut impérativement opter pour un collage (colle bi-composant métal) par l'intérieur du véhicule.
Le tableau de bord pourra également permettre de cache la résistance d'1 Kohm de protection.
