Tutoriels - Locotracteur Petolat PE-5 :

Retour au menu des tutoriels.

Les marche-pieds :

Les marche pieds sont composé de deux pièces :
un support en laiton de 0,5mm d'épaisseur en découpe chimique, et une planche de bois à coller par-dessus à l'époxy.
Les supports se raccochent aux longerons en passant par de lumières verticales.

Les supports :

Les supports se forment par six pliages, tous à 90°, trait de pliage à l'intérieur.
Ci-dessous, la plaquette dégrappée à plat :

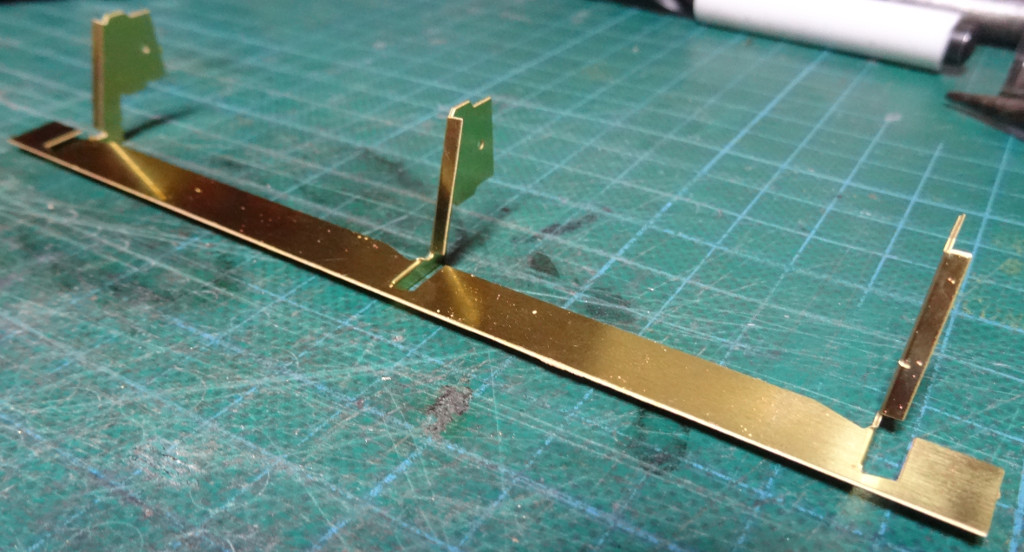

Premiers pliages : relever les trois supports à la verticales :

Ensuite rabattez la petite plaque perpendiculairement :

Les longerons :

Ils se forment en 'U' par deux pliages longitudinaux (Plieuse fortement recommandée !)

Assembler supports et longerons à blanc, puis souder par-derrière (de préférence après soudure des longerons au châssis).

Attention à l'orientation des longerons : les perçages doivent recevoir les suspensions fictives en résine, ils doivent donc être sur la partie basse !

N'oubliez pas les plaques constructeurs sur les longerons : elle se positionnent exactement en leur milieu.
