Le rivetage :

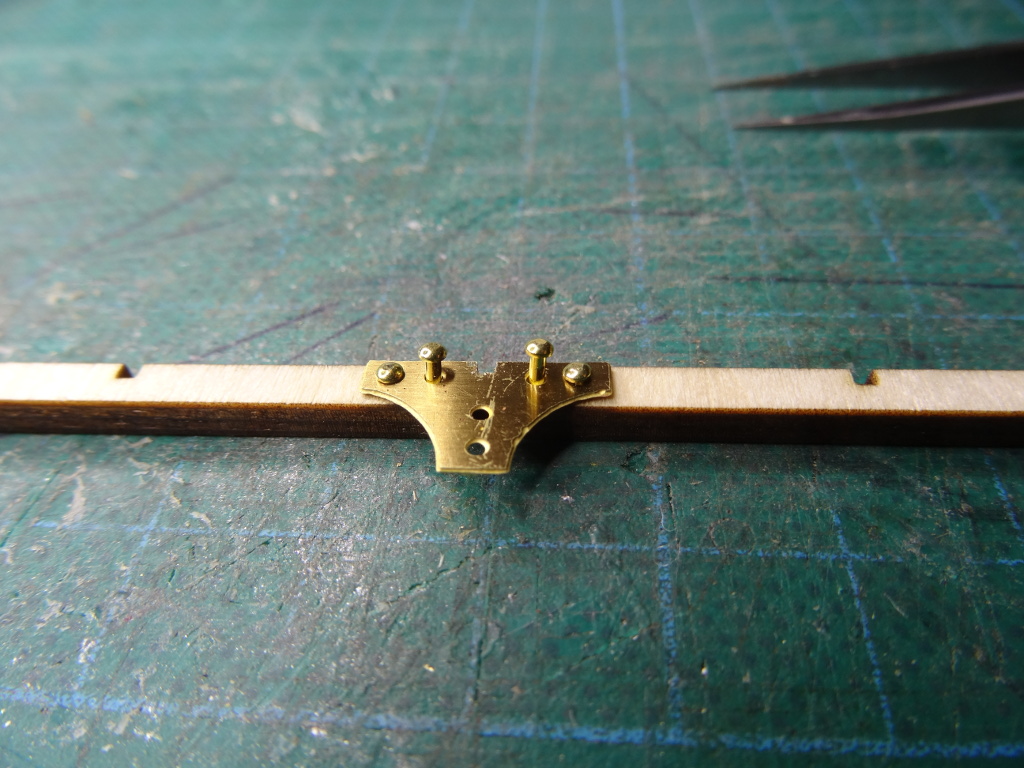

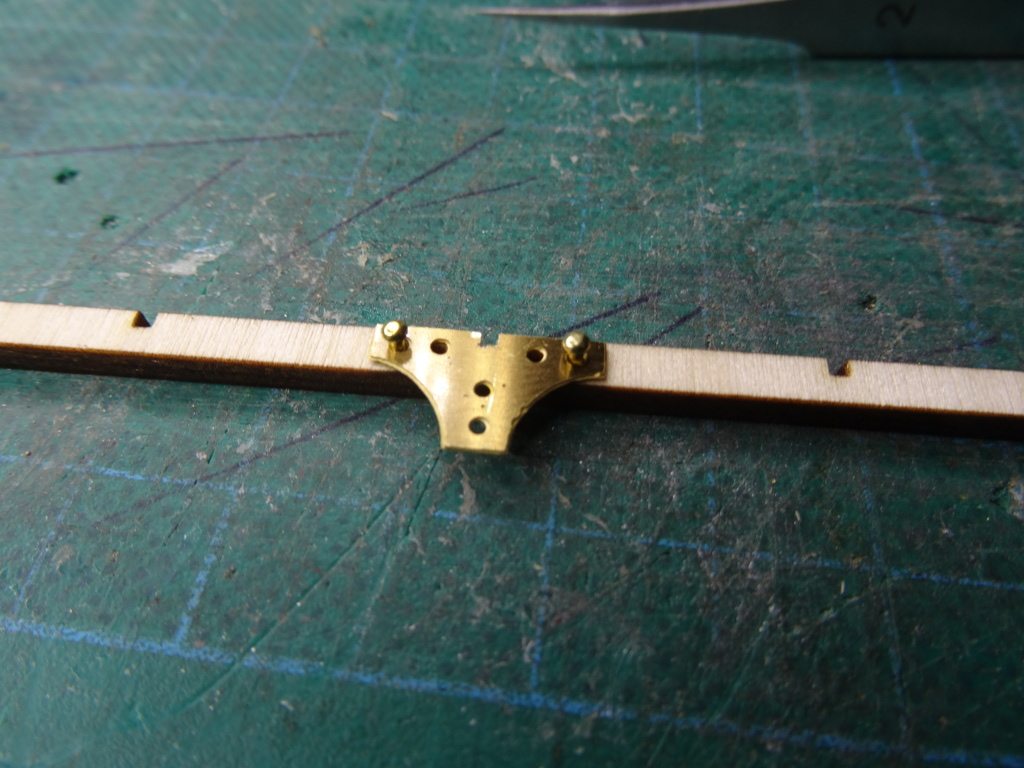

Il est impératif de commencer le montage par la pose de la plaque rivetée centrale sur les longerons haut qui sont très fragiles.

Les rivets s'insèrent soit à la pince soit au marteau d'horloger, mais toujours en douceur !
Tous les rivets seront ensuite collés à la colle cyanolite ultra fluide.

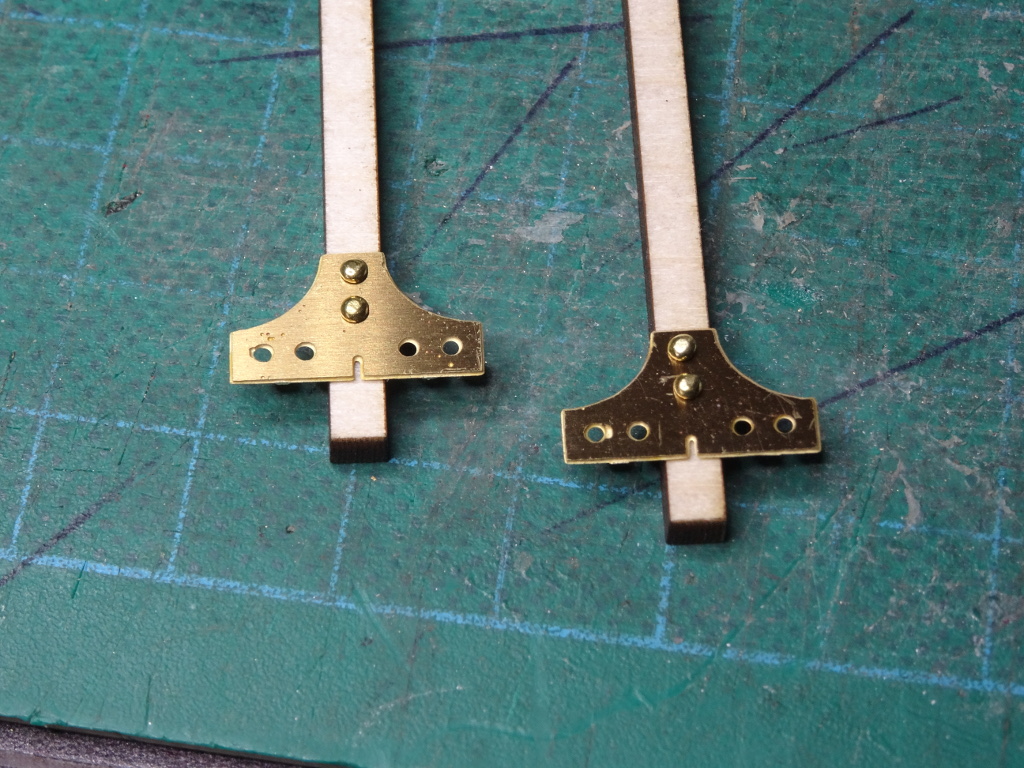

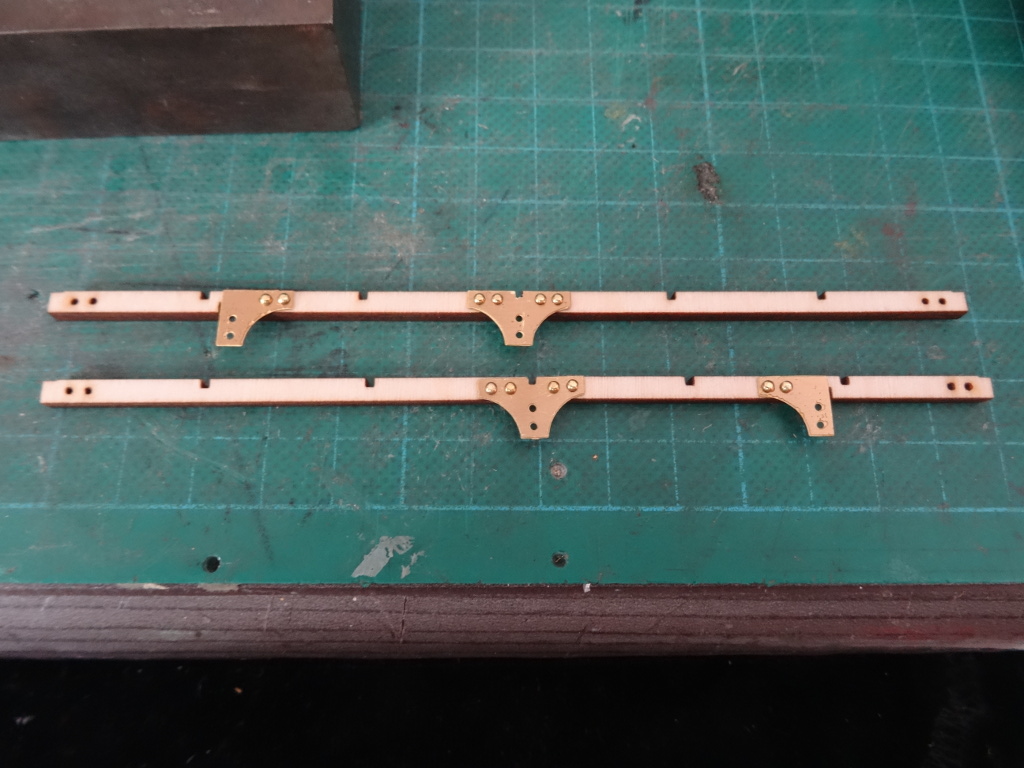

La deuxième plaque à poser est celle du haut du montant de porte (ci-dessous, remarquez la symétrie) :

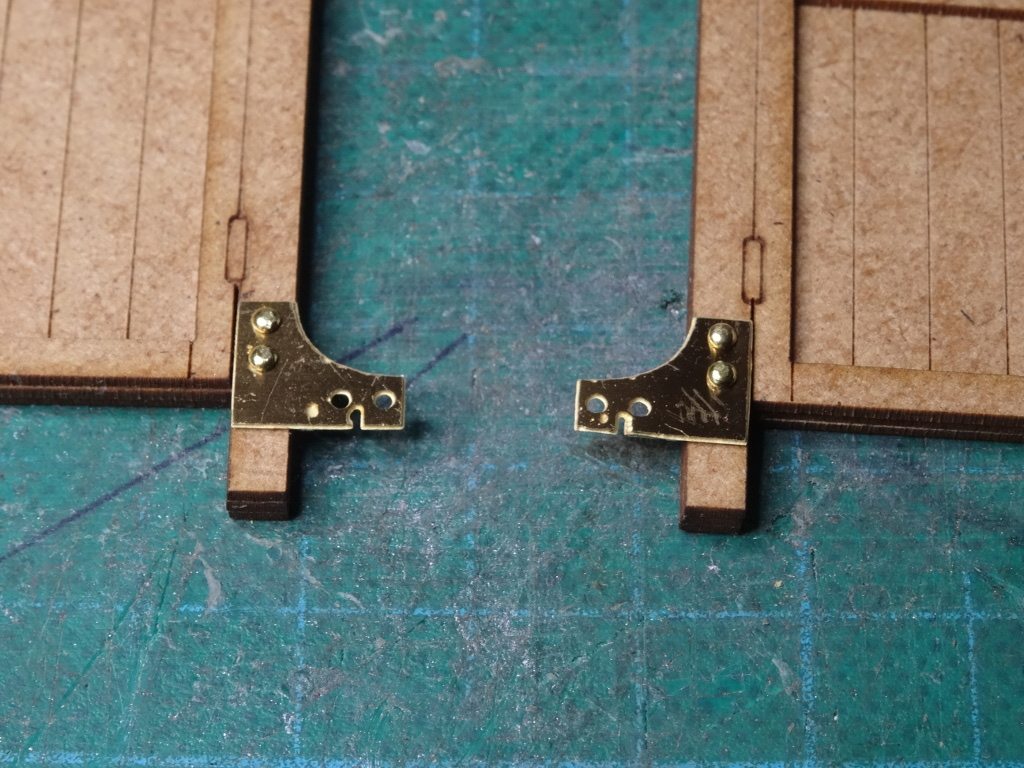

Ensuite la plaque du bas des montants des portes :
NB : sur ces photos, il s'agit du prototype. Les encoches que l'on voit sur les plaques du bas sont absentes sur le modèle commercialisé.

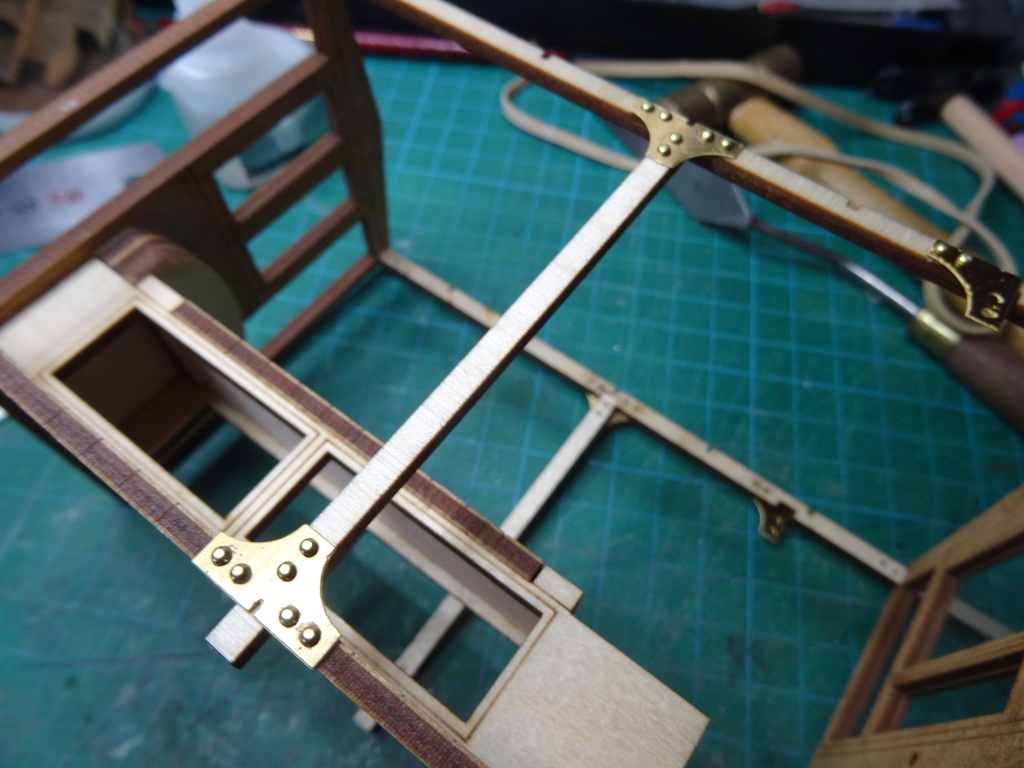

Après collage de la caisse, préparer et assembler le montant central (colle à bois vinylique), puis les portes (solidaires de leur montant) :
note : ici les supports centraux des marche-pieds sont absents. Ne pas les oublier !

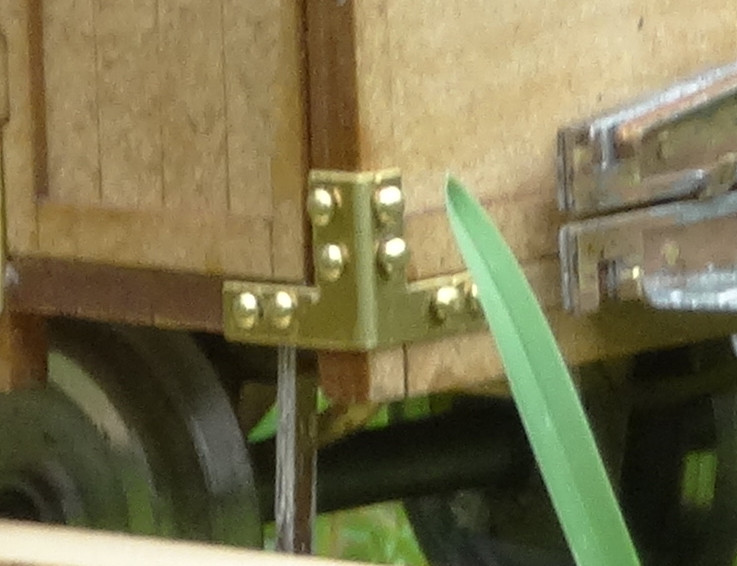

Les plaques d'angle demandent un peu plus de travail :
Il faut poser les rivets dans les trous déjà percés, puis percer les trous manquants sur les chants du plancher et des faces avant avec une drille de 0,9mm.

Sur ces photos, il s'agit du prototype. Sur le modèle commercialisé, les rivets d'angle sont en quinconce.
