Tutoriels - La Draisine Billard Anjou :
Retour au menu des tutoriels.
La toiture double pente
Des renforts viennent sous la toiture qui est rainurée
pour les recevoir, et se positionner sur les faces avant et arrière de la caisse.
Il faut très légèrement plier le toit.
Maintenir les renforts avec des pinces (exemple des pinces à cheveux métalliques)
Ensuite souder la toiture sur la caisse de quelques points, puis d'un cordon le long des faces de la caisse.
Remarque : des encoches sur les renforts permettent un posiitonnement précis sur les côtés de la caisse,
et il est normal qu'un jour subsiste entre le toit et le haut des côtés.
Toiture arrondie
La mise en forme de cette toiture est plus délicate, car on ne peut pas s'appuyer sur un trait de pliage.

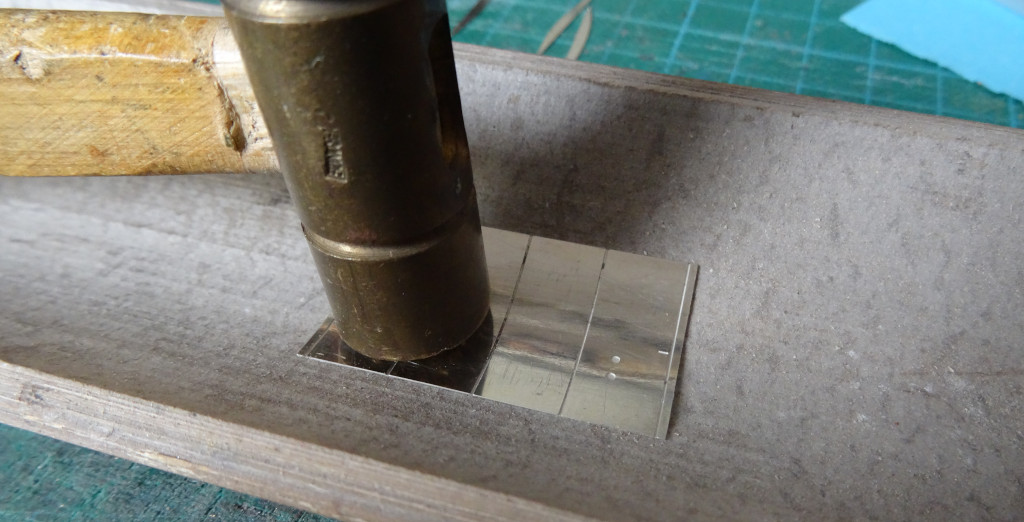

Après dégrappage et ébarbage, placer la toiture dans le creux d'un cylindre de fort diamètre (minimum 50mm). Tube PVC ou autre (ci-dessous du bambou).
La forme rectangulaire s'aligne naturellement dans l'axe du tube. Ensuite, former le courbure doucement (mais fermement !) par mouvements de va-et-vient suivant l'axe avec une forme arrondie "tendre", ici la tête d'un marteau d'horloger en laiton.

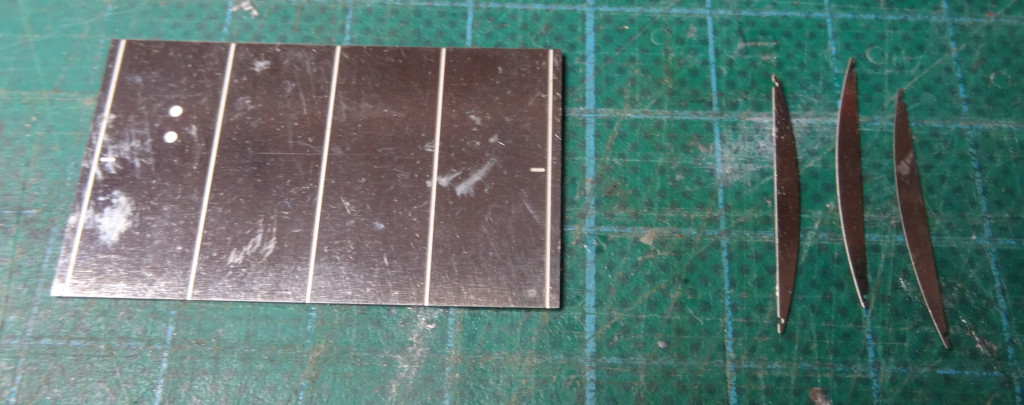

Trois renforts, comme pour la toiture à double pente qu'il faut positionner précisément :

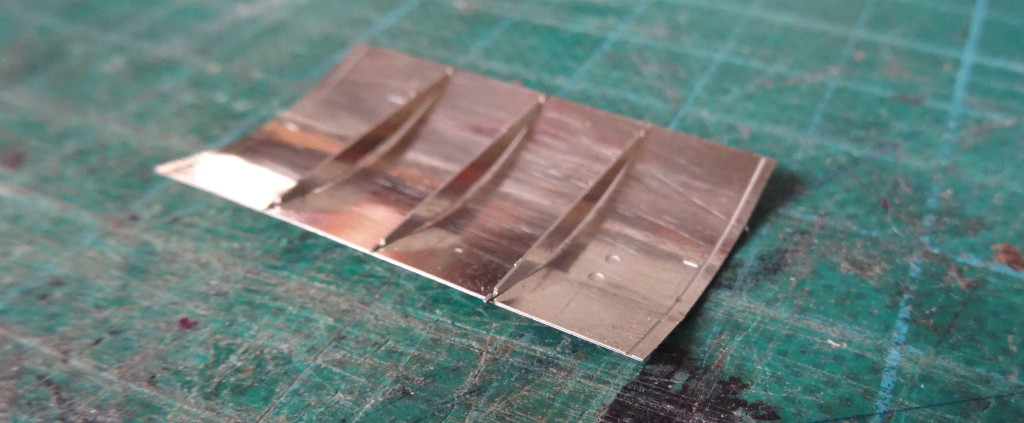

Ci-dessous, vérification de la courbure "à blanc" : ils ne doivent pas dépasser de la toiture, et les rainures d'extrémité doivent être bien alignées.
Braser les renforts un par un.

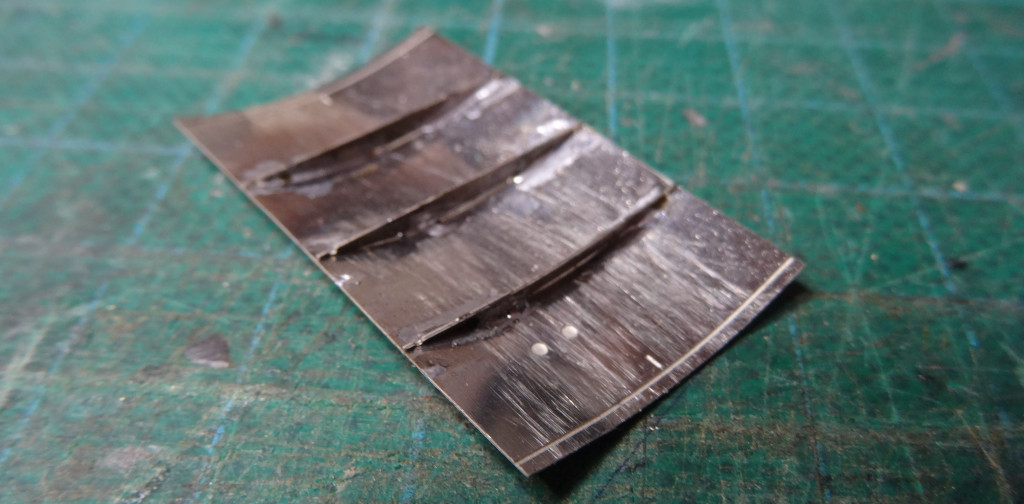

Toiture finie :
