Etriers support des essieux :

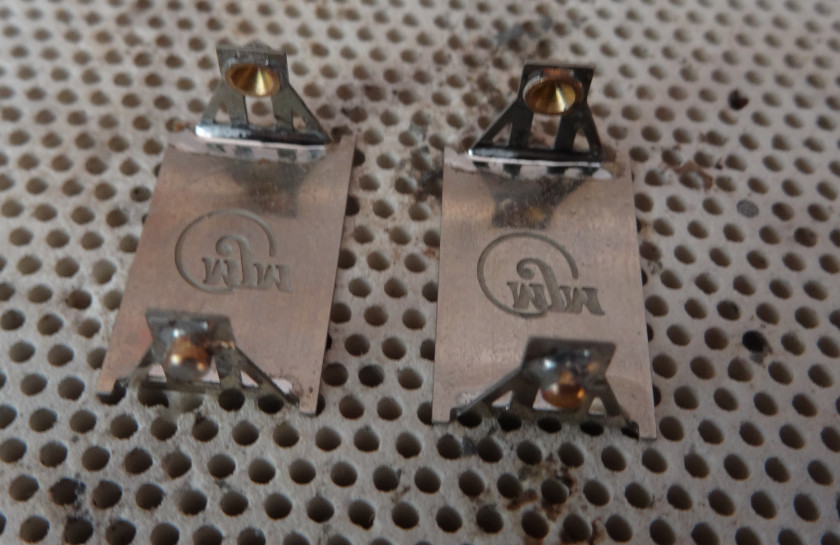

Trois pièces composent le support d'essieux:
- une pièce en découpe chimique (maillechort de 0.3mm d'épaisseur),
- deux paliers en laiton pour axes à pointes.

Il est plus simple de braser (ou coller à la cyanolite) les paliers avant dégrappage.

Les mettre en place, puis retourner l'ensemble, le brasage se faisant par l'extérieur, en plaquant bien les paliers sur leur support.

Détacher les pièces de la plaquette, et plier délicatement en alignant une pince à bec droit au ras du trait de gravure (qui doit reste apparent).
Au besoin, reportez-vous au tutoriel Comment faire de bons pliages

Plier à 90°.

Renforcer l'angle en brasant ou à la colle bi-composant pour métaux.

Les étriers seront collés dans leurs logements sous le plancher.
Il est possible à ce stade de vérifier le roulement "au doigt et à l'oeil".

Les essieux :

Les essieux s'insèrent dans les étriers en jouant sur l'élasticité du métal.
Les boites d'essieux seront collées sur les paliers en toute fin de montage.

L'ensemble du système de frein à air (ci_dessus) ou manuel (wagons plats et tombereau) se colle sous le châssis après la pose des étriers et des essieux, centré par deux petits tenons.
Avant ce collage, vérifier que les roues tournent sans frottements.
