Tutoriels - 120T La Coureuse du Réseau Breton :

Retour au menu des tutoriels.

Détaillage : tuyauteries

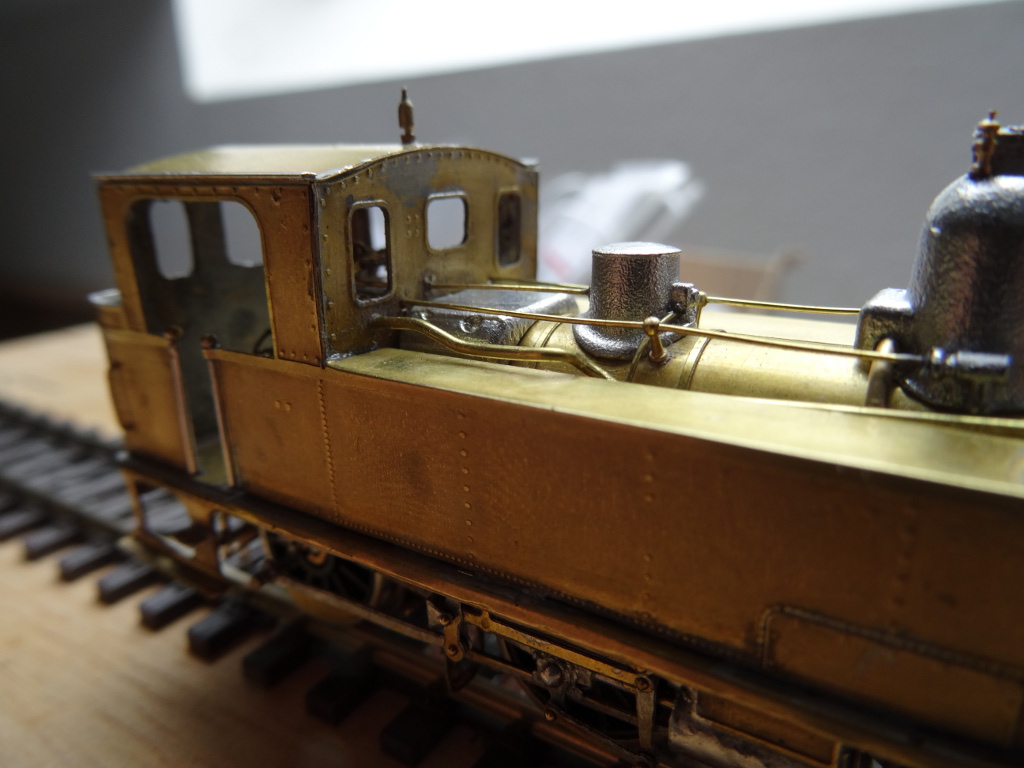

Une grosse tuyauterie (fil laiton de 0,8mm)court depuis le côté droit de l'abri jusqu'à la boite à fumée.

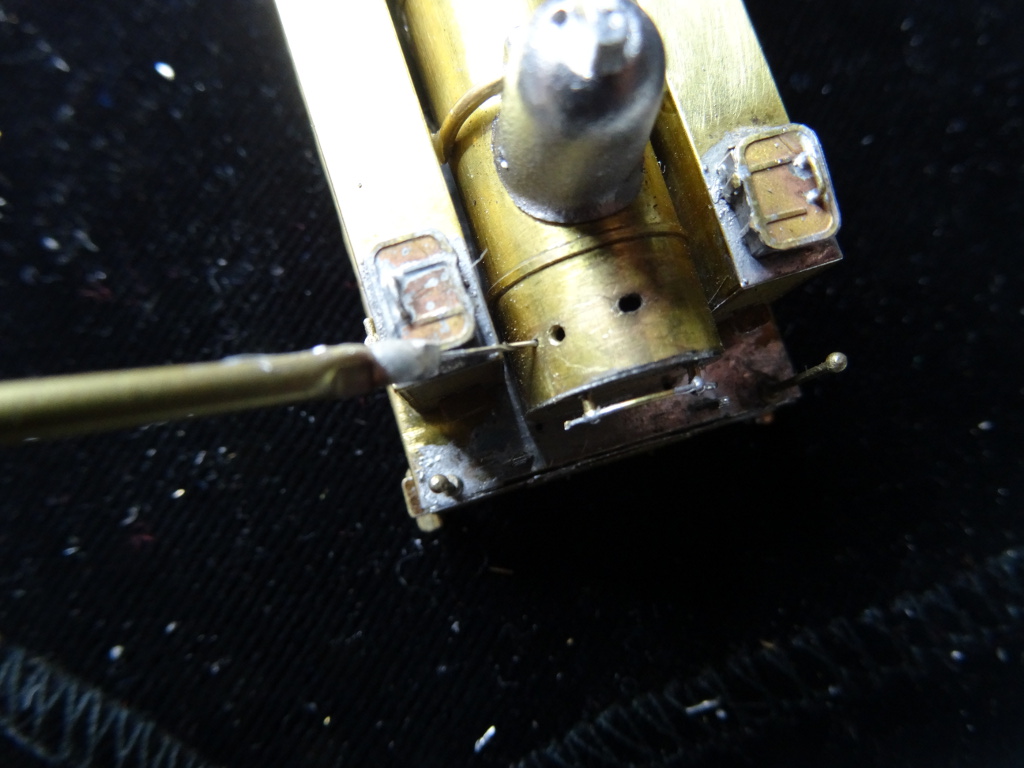

Il faut percer la chaudière, en-dessous de la cheminée, au niveau de la boite à fumées côté droit.

Un deuxième perçage de 0,4mm recevra le conduit venant de la chapelle droite.

Il faut former le long tuyau, de manière à ce qu'il descende entre la chaudière et la caisse à eau.

Il entre à l'avant directement dans la boite à fumées.

À l'intérieur de l'abri, cette conduite fait un coude (mais on ne peut pas la prolonger pour cause d'encombrement (volan d'inversio nde marche).
Avant le coude un volant (en surnombre sur la photodécoupe) pourra commander une vanne (fil laiton de 0,3mm noué autour du tuyau, puis noyé dans une gouttte de soudure).
