Les capteurs de courant

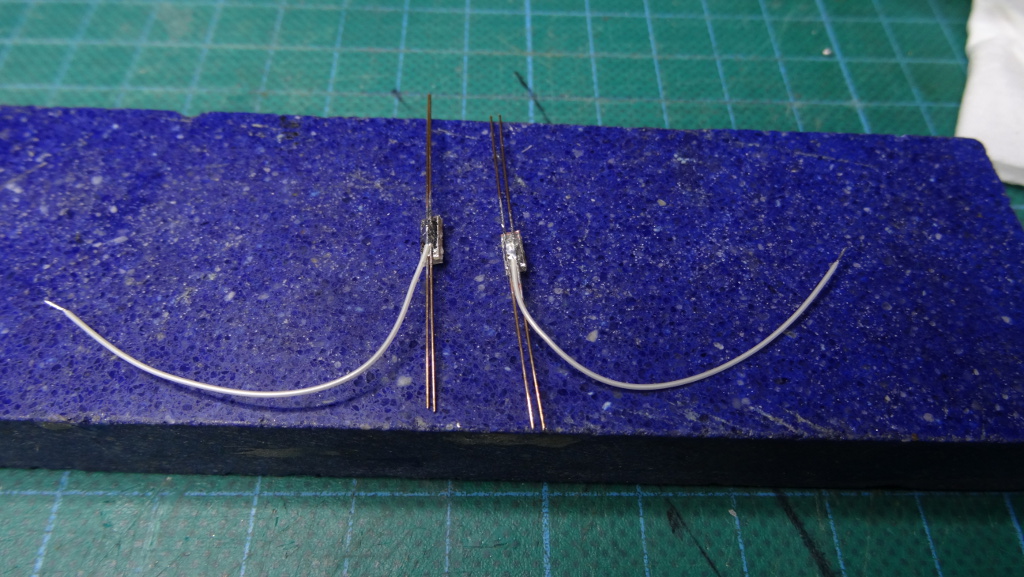

Les capteurs sont préassemblés. Ils se composent de deux brins de bronze phosphoreux soudés sur une petite plaque de circuit intégré double face.

Les fils de connexion vers le moteur devront être orientés vers l'avant de la machine.

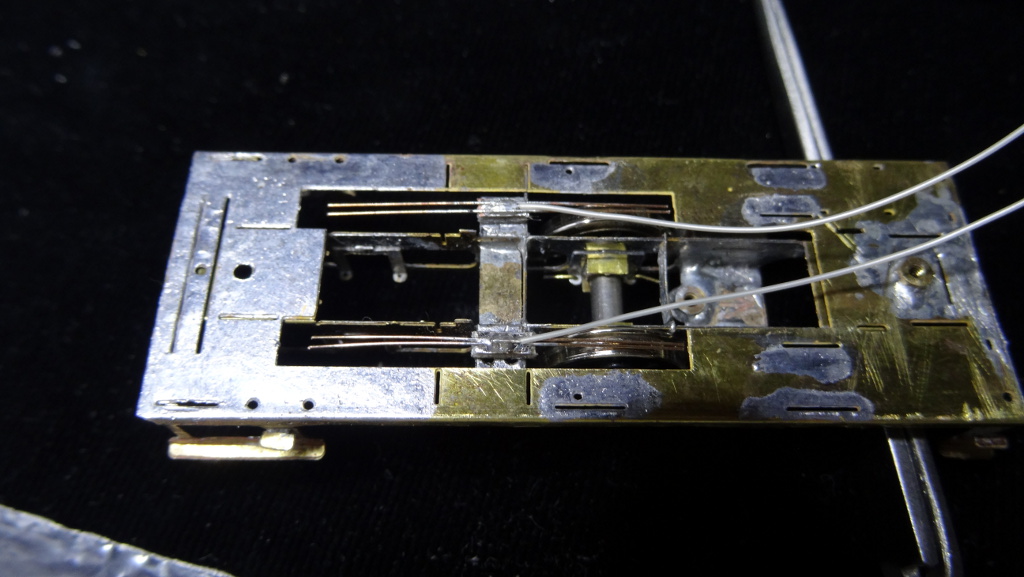

Les supports des capteurs sont des pattes pliées à 90° vers l'extérieur du châssis.
Positionner précisément les plaquettes de façon que les brins viennent sur la jante des roues.
Précaution : déposer les roues avant toute soudure sur le châssis !

Vérifier qu'aucun court-circuit n'est à craindre en posant le tablier sur le châssis...
Au besoin, raccourcir les brins.
